MPO 12 چیست؟

راMPO 12اتصال دهنده وجود دارد زیرا شخصی در NTT در سال 1986 از پایان دادن به فیبرها در یک زمان خسته شد. چند{2}}فشار فیبر-فناوری- ساخته شده پیرامون فرول MT که Nippon Telegraph و Telephone برای شبکه های حلقه مشترک توسعه داده اند-دوازده فیبر نوری را در یک رابط واحد بسته بندی می کند که تقریباً به اندازه یک اتصال SC است. استانداردسازی تقریباً تصادفی اتفاق افتاد: IEC 61754-7 و TIA-604-5 آنچه را که تولیدکنندگان قبلاً ارسال می‌کردند، کدگذاری کردند و فرمت اتصالی را که مراکز داده در نهایت میلیون‌ها نفر از آن استفاده می‌کردند مشروعیت بخشیدند.

آن تکه مستطیل شکل شیشه-در دل هر پلیمر پر شده استMPO12؟ این کار با دقت بیشتری نسبت به آن چیزی که بیشتر مردم به آن اعتبار می دهند انجام می دهد.

دوازده هسته فیبر در سوراخ هایی با فاصله 250 میکرون از هم قرار دارند. دو پین راهنما-فولاد ضد زنگ، با قطر 0.7 میلی‌متر-هنگامی که دو کانکتور را با هم ترکیب می‌کنید، کل مجموعه را تراز می‌کنند. تساهل های موجود واقعاً پوچ است. برای رسیدن به هدف از دست دادن ورودی 0.5 دسی بل یا کمتر، کل ناهماهنگی هسته فیبر بین فرول های جفت شده باید کمتر از 1.6 میکرون باقی بماند. این تقریباً یک{10}}پنجاهم عرض یک موی انسان است. بودجه تحمل انباشته برای موقعیت فیبر به علاوه دقت پین راهنما؟ حدود 0.8 میکرون در هر فرول.

داده‌های منتشر شده SENKO ادعا می‌کند که پین‌های راهنمای تلفات فوق‌العاده کم آن‌ها تا 0.1 ± میکرون نگه دارند. این که آیا هر لات تولید واقعاً مطابقت دارد یا خیر، این سؤالی است که بهتر است به بخش های بازرسی ورودی سپرده شود.

کانکتورهای نر MPO دارای پین های راهنما هستند. ماده ها سوراخ ها را دارند.

در اینجا بخشی است که هیچ کس در بروشورهای بازاریابی به آن اشاره نمی کند: پورت های فرستنده گیرنده تقریباً به طور کلی مرد هستند. این بدان معناست که هر پچ سیمی که به تجهیزات فعال متصل می‌شود، به یک انتهای مادگی نیاز دارد، در غیر این صورت پین‌های راهنمای آسیب‌دیده را با ۱۲۰۰۰ دلار به ازای هر ماژول فرستنده گیرنده جایگزین خواهید کرد. از هر تکنسین مرکز داده ای که تماشا کرده است یک پیمانکار دقیقاً یک بار همه چیز را به اشتباه وصل کرده است، بپرسید.

درگیری پین-به-حفره فقط مربوط به اتصال نیست-از نظر فیزیکی از همتراز نشدن هسته‌های فیبر در طول فرآیند جفت‌گیری جلوگیری می‌کند. وقتی آن پین‌های{4}}بیضوی (نوع MTP از آنها استفاده می‌کند) به سوراخ‌های دریافتی خود می‌لغزند، خود-کل آرایه فیبر 12-را تا چند میکرون در مرکز قرار می‌دهند. پین‌های قدیمی با انتهای مسطح در کانکتورهای عمومی MPO سریع‌تر می‌پوشیدند و آشغال ایجاد می‌کردند. طراحی مجدد بیضوی US Conec در حدود سال‌های 2000-2002 عمدتاً این مشکل را حل کرد.

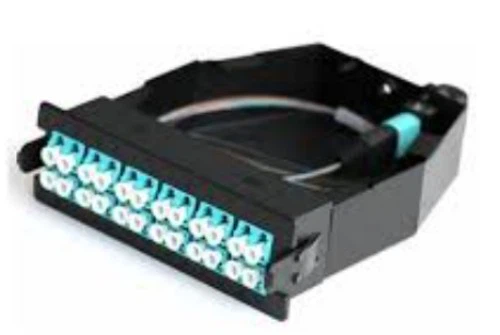

MPO 12

یک پیوند فیبر دوازده-به هر سیگنال ارسالی نیاز دارد تا به پورت دریافت صحیح برسد. این ساده به نظر می رسد تا زمانی که متوجه شوید سه روش استاندارد شده قطبیت، سه نوع کابل و راه های متعددی برای اشتباه فاجعه بار وجود دارد.

کابل‌های نوع A مستقیماً از-فیبر موقعیت 1 عبور می‌کنند و در موقعیت 1 در انتهای دور قرار می‌گیرند. یکی از رابط‌ها کلید را-بالا، کلید دیگر-پایین را می‌نشیند. نوع B همه چیز را معکوس می کند: موقعیت 1 به موقعیت 12، موقعیت 2 به 11، و غیره، با هر دو کلید{11}}بالا می رود. تایپ C جفت‌هایی را می‌چرخاند، که هیچ‌کس دیگر واقعاً از آنها برای اپتیک موازی استفاده نمی‌کند.

روش B با کابل های نوع B به انتخاب واقعی برای پیوندهای 40G/100G SR4 تبدیل شده است. سیم پچ یکسانی را در هر دو انتها نگه می‌دارد، که سردرد موجودی را کاهش می‌دهد و احتمال اینکه کسی کابل اشتباهی را در ساعت 2 صبح هنگام قطع برق بگیرد، کاهش می‌یابد.

اشتباهات قطبیت به هر حال اتفاق می افتد.

اینجاست که اقتصاد استانداردها با واقعیت فنی برخورد می کند.

فرستنده‌های 40G SR4 و 100G SR4 از هشت فیبر استفاده می‌کنند: چهار فیبر انتقال، چهار دریافت. اما کانکتورهای MPO 12 سال ها قبل از این مشخصات هستند. زمانی که IEEE استانداردهای اپتیک موازی را نهایی کرد، مجبور شد با زیرساخت های موجود کار کند. نتیجه: موقعیت های 1-4 ارسال، موقعیت های 9-12 دریافت، و موقعیت های 5-8 در آنجا نشسته و هیچ کاری انجام نمی دهند.

چهار فیبر استفاده نشده در هر اتصال. آن را در یک مرکز داده در مقیاس فوق‌العاده که ده‌ها هزار پیوند 40G/100G دارد، ضرب کنید. وقتی واقعاً ضایعات را محاسبه می کنید، حیرت آور است.

MPO-8 در حال حاضر وجود دارد. فقط از هشت موقعیت بیرونی (1-4 و 9-12) از استاندارد MPO 12 استفاده می کند که حداقل مشکل را تصدیق می کند. اما زیرساخت 12 فیبر در حال حاضر در همه جا وجود دارد. مهاجرت رایگان نیست

برخی از اپراتورها هوشمندانه-آن چهار فیبر میانی را با ادغام دو ترانک 12 فیبر برای ارائه به سه پورت QSFP به جای دو در نظر گرفته اند. کار می کند. همچنین به این معنی است که کاست‌های بیشتر، پچ‌پنل‌های بیشتر و فرصت‌های بیشتری برای کسی که قطبیت را به اشتباه پیکربندی کند.

MPO 12

تمیز نگه داشتن کانکتورهای MPO بسیار دشوار است. این نظر نیست. NTT{1}}تحقیقات فناوری پیشرفته نشان داد که ۸۰٪ مشکلات شبکه به اتصالات کثیف بازمی‌گردد.

دوازده صفحه انتهایی فیبر-در یک فرول به معنای دوازده فرصت برای آلودگی است. یک ذره 1-میکرون در سوراخ پین راهنما-لکه‌ای که حتی بدون بزرگنمایی نمی‌توانید ببینید- می‌تواند از تماس فیزیکی مناسب جلوگیری کند و بودجه از دست دادن درج را از بین ببرد. استاندارد بازرسی IEC 61300-3-35 مناطقی را برای ارزیابی آلودگی تعریف می کند، اما مرزهای منطقه زمانی که زباله ها در طول جفت گیری مهاجرت می کنند کمکی نمی کند.

روش "پیش از اتصال بازرسی کنید" به دلایلی وجود دارد. قلم‌های تمیزکننده، پاک‌کننده‌های کاست، دستمال‌های پرزدار-با 99٪ الکل ایزوپروپیل-همه اینها مهم است. تکنسین هایی که مراحل تمیز کردن را نادیده می گیرند، همان هایی هستند که بلیط های پشتیبانی را در ساعت 2 بامداد تولید می کنند.

تمیز کردن مرطوب-برای MPO بهتر از تمیز کردن خشک خالص عمل می‌کند، عمدتاً به این دلیل که کانکتورهای MPO نسبت به کانکتورهای سیمپلکس شارژ ساکن را آسان‌تر ایجاد می‌کنند. استاتیک ذرات را جذب می کند. فیزیک به برنامه استقرار شما اهمیتی نمی دهد.

کانکتور MTP یک MPO با اصلاحاتی است که باید در گذشته آشکار می شد اما اینطور نبود.

فرول شناور: طرح اصلی MPO فرول را محکم در محفظه قفل می کرد. US Conec کانکتور خود را شناور ساخت و امکان تماس فیزیکی مداوم را حتی زمانی که بدنه اتصال دهنده استرس مکانیکی را تجربه می کند را فراهم می کند. این موضوع برای پچ‌کوردهایی که مستقیماً به فرستنده‌های گیرنده تحت بار اعمال شده وصل می‌شوند، اهمیت زیادی دارد. فرول در تماس باقی می ماند. مسکن سوء استفاده را جذب می کند.

گیره های پین فلزی جایگزین گیره های پلاستیکی شدند. پلاستیک می شکند. فلز ندارد. محاسبات مربوط به دوام کانکتور در طول 500+ چرخه میت به نفع رویکرد گیره فلزی است.

محفظه قابل جابجایی به تکنسین‌ها امکان می‌دهد فرول‌ها را دوباره پرداخت کنند یا جنسیت رابط را در میدان تغییر دهند. اینکه آیا کار مجدد میدانی واقعاً توصیه می شود یا نه قابل بحث است، اما این گزینه وجود دارد.

طراحی فنر برای به حداکثر رساندن فاصله روبان اصلاح شد-و احتمال خرد شدن الیاف در طول مونتاژ کاهش می‌یابد. تغییرات کوچک، تاثیر قابل اندازه گیری بر بازده تولید.

MTP یک علامت تجاری ثبت شده است، به این معنی که فقط دارندگان مجوز Conec ایالات متحده می توانند آنها را بسازند. هر کس دیگری اتصال دهنده های "MPO{1}"سازگار" می سازد و امیدوار است که تحمل آنها به اندازه کافی محدود باشد.

جفت شدن تصادفی-اتصال هر دو کانکتور سازگار از هر سازنده-باید افت درج کمتر از 0.5 دسی بل در هر اتصال ایجاد کند. این مشخصات پایه است.

اجزای پریمیوم عملکرد بهتری دارند. فرول‌های MPO کم{1}}تلفات از تامین‌کنندگان معتبر به 0.25 دسی‌بل تضمین شده، با مقادیر معمولی حدود 0.1 دسی‌بل رسیده‌اند. تفاوت بین چندین نقطه اتصال در یک کانال ترکیب می شود. یک پیوند ستون فقرات با شش جفت جفت ممکن است 3 دسی بل از دست دادن رابط در تلورانس های استاندارد یا کمتر از 0.6 دسی بل با اجزای تلفات کم- داشته باشد.

بودجه پیوند نوری موازی 40G/100G فضای زیادی برای تلفات کانکتور باقی نمی گذارد که حاشیه برق نوری شما را کاهش دهد. پیوندهای SR4 روی فیبر OM4 از 100 متر پشتیبانی می‌کنند، اما این فرض را بر این می‌گذارد که کانکتورهای شما 1.5 دسی‌بل تضعیف غیرمنتظره را ایجاد نمی‌کنند، زیرا کسی کابل‌های ارزان قیمت را خریداری کرده است.

MPO 12

برآمدگی الیاف از صفحه فرول: 1 تا 4 میکرون. خیلی کم است و تماس فیزیکی را از دست می دهید. بیش از حد زیاد و الیاف ترک خورده یا به کانکتور جفت آسیب می رسانند.

شعاع انحنا: معمولاً 5-15 میلی متر برای پولیش UPC، متفاوت برای APC. اگر پولیش اشتباه باشد، نور به خوبی جفت نمی شود.

اختلاف ارتفاع فیبر در سراسر آرایه: آن را حداقل نگه دارید. اگر فیبر 3 3 میکرون بیشتر از فیبر 7 بچسبد، با تمام دوازده هسته تماس ثابتی دریافت نمی کنید. اندازه‌گیری‌های تداخل سنج این را در طول تولید نشان می‌دهند. تکنسین‌های میدانی فقط می‌بینند که اعداد از دست رفته بد می‌شوند و باید دلیل آن را بفهمند.

افست رأس-فاصله بین مرکز هندسی فرول و مرکز گنبد صیقلی-بر همه چیز تأثیر می‌گذارد. IEC 61755-3-31 محدودیت ها را مشخص می کند. فرول های ارزان این محدودیت ها را برطرف می کنند. شما همان چیزی را می گیرید که برای آن پول می دهید.

کانکتورهای MPO برای عملکرد -40 درجه تا +75 درجه رتبه بندی شده اند. فرول ترموپلاستیک پر از شیشه است (سولفید پلی فنیلن در نسخه MTP). انبساط حرارتی اتفاق می افتد. الیاف شیشه ای هستند. ضرایب انبساط مختلف

در عمل، این به ندرت در مراکز داده{0}}کنترل شده اقلیم اهمیت دارد. در کاربردهای بیرونی کارخانه یا محیط‌های صنعتی با نوسانات دما، چرخه حرارتی در نهایت می‌تواند روی هم‌ترازی تأثیر بگذارد. در نهایت.

رطوبت مهم است زیرا جذب رطوبت ابعاد فرول را تغییر می دهد و می تواند باعث خوردگی روی پین های راهنما شود. فرول های مرکب ترموست اولیه برای این کار بدتر بودند. نسخه های ترموپلاستیک وضعیت را بهبود بخشید.

400G DR4 و DR4+ هنوز از هشت فیبر استفاده می‌کنند، اما با سرعت ۱۰۰ گیگابیت بر ثانیه در هر خط به جای ۲۵ گیگابیت بر ثانیه. MPO 12 همچنان زنده است.

مشخصات 800G که به 16 فیبر منتقل می شوند، به کانکتورهای MPO-16 نیاز دارند که دارای فاصله سوراخ پین راهنما متفاوت هستند (5.3 میلی متر در مقابل 4.6 میلی متر برای MPO 12). آنها از نظر فیزیکی ناسازگار هستند. شما نمی توانید MPO-16 را با MPO 12 جفت کنید، که احتمالاً عمدی برای جلوگیری از اتصال نادرست است.

صنعت اندکی در حال تکه تکه شدن است: MPO-8 برای بهینه سازی 40G/100G/200G، MPO 12 برای سازگاری قدیمی و کابل کشی ساختاریافته، MPO-16 برای 800G و بیشتر. هیچ کدام از اینها مدیریت موجودی کابل را آسان نمی کند.

آسیب سنجاق در اثر جفت گیری یا آلودگی نامناسب. الیاف ترک خورده در اثر بیرون زدگی زیاد یا ضربه مکانیکی. خراشیده شده-چهره‌های نادیده از تمیز کردن. عدم تطابق قطبیت از کابل های بدون برچسب. زباله در سوراخ های پین مانع از درگیری کامل می شود.

هزینه‌های تعویض گیرنده-از هزینه‌های کابل کمتر است. یک رابط MPO آسیب دیده در یک فرستنده گیرنده 100G-SR4 ممکن است هزینه تعویض آن 12000 دلار باشد. خودکار تمیز کننده 40 دلاری که از آن جلوگیری می کرد بدون استفاده در کیف ابزار دیگران قرار می گیرد.

MPO 12 موقعیت عجیبی را اشغال می‌کند: به طور همزمان پایه زیرساخت‌های فیبر با چگالی بالا-و استانداردی در معرض خطر است که فیبرها را در بیشتر برنامه‌های-نوری موازی هدر می‌دهد. فرمت 12 فیبر در جنگ پایه نصب شده پیروز شد. اینکه آیا این باعث می‌شود انتخاب فنی مناسبی باشد یا خیر، یک سوال جداگانه است.

کانکتورها زمانی کار می کنند که تمیز، به درستی تراز شده و به درستی پلاریزه شده باشند. آنها-گاهی اوقات به طرز شگفت انگیزی-در صورتی که هر یک از آن شرایط برآورده نمی شود، شکست می خورند. تفاوت بین نصب و راه اندازی MPO که به خوبی مهندسی شده-و کابوس عیب یابی به جزئیات مربوط می شود که تا زمانی که اهمیت پیدا کنند خسته کننده به نظر می رسند.

تولیدکنندگان به تکرار ادامه می دهند. تحمل‌های سخت‌تر، مواد بهتر، ویژگی‌های هوشمندانه‌ای مانند قطبیت میدان{1}}قابل تغییر. قالب اصلی دوازده-فیبر احتمالاً برای یک دهه دیگر باقی خواهد ماند، صرفاً به این دلیل که زیرساخت های زیادی از قبل به آن بستگی دارد.

استانداردها اینگونه عمل می کنند. ظرافت فنی کمتر از پایه نصب شده اهمیت دارد.
