1. عمومی
این روش نحوه نصب یک پنکه باف لوله 6 فیبر ("6 f") C buffing Tub (BTF) را روی لوله های بافر 2.5 میلی متر یا یک BTF با 12 فیبر (12 f) در لوله های بافر 3.0 میلی متر شرح داده و استفاده می کند. یک کیت برنامه در فضای باز برای گلدان لوله TFE در محوطه BTF برای کاربردهای فضای باز. این کیت ها برای دما از -60 تا + 70 درجه سانتی گراد درجه بندی شده اند.

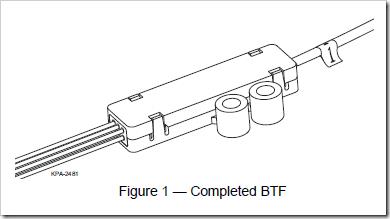

Fan-Outs الیاف را از یک لوله بافر به فیبرهای جداگانه محافظت شده توسط 900 میکرون TFE لوله محافظت می کند (شکل 1). فیبرها مطابق با الزامات رابط سخت افزاری می توانند به هم متصل شوند.
کیت های برنامه BTF در فضای باز شبیه کیت های برنامه داخلی است. برای دستورالعمل برنامه های کاربردی داخلی ، به SRP-000-084 ، کیت برنامه های داخلی - مجمع پنکه 6 یا 12-فیبر بافر لوله (BTF) مونتاژ مراجعه کنید.
کیت برنامه های کاربردی در فضای باز BTF شامل یک اپوکسی دو بخشی و یک سرنگ است که برای پر کردن قسمت قیف قسمت پایین یک مونتاژ BTF استفاده می شود.
2. محتویات کارتن

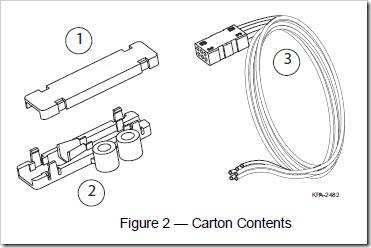

هر کیت BTF داخلی کابل شامل موارد زیر است (شکل 2):
بالای BTF
پایین BTF
یک مونتاژ رمزگذاری شده با رنگ 6 فیبر یا 12 فیبر 900 میکرون ، طول 25 ، 36 یا 47 اینچ
3. ابزار و مواد
ابزار و مواد زیر برای این روش لازم است:
بافت های بدون آرایش
نوار الکتریکی
دستمال تمیز کنید
قیچی
قلم مارک دائمی
نشانگرهای سیم
نوار لوله بافر
انبر
نوار بند
دستمال تمیز کننده فیبر (در صورت وجود ترکیب پر در لوله های بافر)
4- تهیه کابل
کیت BTF را می توان در هر زمان بعد از برداشتن غلاف کابل و تمیز کردن لوله های بافر مونتاژ کرد.
فاکتورهای نصب از قبیل طول کابل کشی موجود ، محل سخت افزار خاتمه دهنده و سؤال در مورد ذخیره لوله بافر در مقابل مخالف کابل ، می تواند زمان و مکانی را برای نصب انتهای کابل و مونتاژ BTF بیان کند.
مرحله 1:
کل نیاز به طول نوار را برای نصب خود تعیین کنید. این طول خواهد بود:
• طول (های) لوله بافر مورد نیاز برای عبور لوله ها از نقطه اتصال غلاف کابل به محل برنامه ریزی شده بدن BTF.
به علاوه
• یا 35 اینچ (برای مونتاژ فیبر 25 اینچی) ، 46 اینچ (برای مونتاژ فیبر 36 اینچی) ، یا 57 اینچ (برای مونتاژ 47 اینچی).
به علاوه
• (اختیاری) هر طول اضافی که در روش سلب کابل خواسته می شود به عنوان یک عامل ایمنی.
به علاوه
• (در صورت اختیاری) فاصله از محل نصب کابل تا سطح کار در صورت انجام نصب گزینه 2.
گام 2:
این طول نوار را از انتهای کابل با بسته بندی نوار مشخص کنید.
مرحله 3:
کابل را مطابق دستورالعمل حذف غلاف سازنده کابل نوار کنید. طول نخ مرکزی و کابل قدرت را که طول آن برای ایمن سازی کابل از دستورالعمل های ارائه شده با سخت افزار لازم است تعیین کنید (به عنوان مثال ، LANscape® CCH ، WCH و غیره).
مرحله 4:
اگر مشغول کار با کابل آبکاری شده با گریس یا آب پر از ژل هستید ، از یک پاک کن فیبر برای پاک کردن هرگونه ترکیب سیلاب از لوله های بافر استفاده کنید.
مرحله 5:
بسته به نوع کیت مورد استفاده ، از انتهای لوله ها 35 ، 46 یا 57 اینچ لوله بافر اندازه گیری کنید. هر لوله را با نشانگر دائمی در این مکان علامت گذاری کنید.
برای به حداقل رساندن احتمال شکستن فیبر ، مراحل باقیمانده در این روش یک لوله بافر را در یک زمان انجام دهید.
5. آماده سازی لوله بافر
مرحله 1:
انتهای کابل را با نوار به سطح کار وصل کنید تا نشانه های روی لوله های بافر بتوانند به لبه سطح کار برسند (شکل 5 را ببینید).
گام 2:
اولین لوله بافر را انتخاب کنید. لوله بافر را به علامت ساخته شده در قسمت قبلی با ابزار سلب بافر برگردانید ، همانطور که در SRP-005-005 ، ابزار سلب نرم افزار Corning Cable Systems Strip for Buffers شرح داده شده است.
مرحله 3:
برای دریافت BTF ، از لوله بافر به پایین بکشید تا 1 تا 2 اینچ لوله لبه سطح کار را بیش از حد بالا ببرد (شکل 5).
مرحله 4:
اگر لوله بافر عاری از ژل است:
با دقت قیچی نخهای بلوک آب را با قیچی برش دهید (شکل 6) و به مرحله 6 بروید. از احتیاط زیاد استفاده کنید تا هیچ الیافی از بین نرود.
مرحله 5:
اگر لوله بافر بدون ژل است:
برای خشک کردن کامل هر فیبر از یک بافت بدون پارچه استفاده کنید. سپس یک انگشت خشک را در امتداد هر فیبر اجرا کنید تا هرگونه باقیمانده ترکیب ترکیب را چک کنید. اگر باقیمانده روی فیبر موجود است ، فرآیند تمیز کردن را با یک بافت بدون پارچه تمیز تکرار کنید تا هیچ باقیمانده باقی نماند.
اطمینان حاصل کنید که الیاف تمیز و خشک هستند. هر مانده باقیمانده روی فیبر مانع از عملیات نخ شده در قسمت های مونتاژ 900 میکرون می شود.
در مرحله بعد لوله بافر را تغییر ندهید یا خرد نکنید - انجام این کار ممکن است باعث خم شدن الیاف شود.
مرحله 6:
زبانه های چنگال قطعه پایین یک BTF را در انتهای لوله بافر قرار دهید. از انبردست برای خم کردن زبانه های چنگک در انتهای لوله بافر استفاده کنید (شکل 8). با فشار ملایم و پیچاندن لوله ، قلاب را برای اثربخشی بررسی کنید - لوله نباید حرکت کند.
6. نخ کردن الیاف
مرحله 1:
تقریباً 2 اینچ (5 سانتی متر) از دو طرف لوله و پایین BTF ، از نوار تسمه استفاده کنید تا قسمت پلاستیکی مونتاژ 900 میکرون تا لبه جدول ، همانطور که در شکل 9 نشان داده شده است ، ایمن شوید.
بخش پلاستیکی مونتاژ 900 میکرون دارای شماره هایی در محفظه پلاستیکی آن است. عدد 1 یا لوله آبی باید در گوشه جلوی سمت راست مونتاژ قرار گیرد (نگاهی به بند 9) ببینید.
گام 2:
فیبر شماره 1 (آبی) را جدا کرده و حل کنید تا جایی که از لوله بافر خارج شود.
مرحله 3:
با دقت حدود سه اینچ از فیبر اول را به لوله شماره 1 (آبی) 900 میکرون بکشید (شکل 9).
مرحله 4:
مراحل 2 و 3 را برای الیاف باقیمانده به ترتیب فیبر تکرار کنید (یعنی نارنجی ، سبز ، قهوه ای و غیره).
فرایند نخ را در مونتاژ لوله 900 میکرون به ترتیب مناسب انجام دهید. اجازه ندهید که در طول این عمل نخ ، هیچ یک از الیاف از یکدیگر عبور کنند.
مرحله 5:
بعد از اینکه همه فیبرها در لوله های 900 میکرونی قرار گرفتند ، الیاف را به صورت گروهی به آرامی داخل لوله ها بکشید تا زمانی که فیبر از انتهای لوله ها بیرون زده باشد.
مرحله 6:
با دقت الیاف را از انتهای لوله بکشید تا بیشتر از حد اضافی بین بدنه BTF و مونتاژ 900 میکرون بگیرد.
یک حلقه فیبر کوچک بین بدنه BTF و مونتاژ 900 میکرون بگذارید تا از شکسته شدن فیبر در مراحل بعدی در این روش جلوگیری شود (شکل 10).
مرحله 7:
مونتاژ 900 میکرون را از لبه جدول بکشید. مونتاژ را با دقت بکشید در حالی که به آرامی فیبرهای برهنه از لوله 900 میکرون بیرون زده را بکشید تا مونتاژ در بالای بدنه فن قرار گیرد (شکل 11).
در مواقع کشیدن مونتاژ 900 میکرون به سمت لوله بافر ، الیاف به عنوان گروه پیچیده می شوند. مونتاژ 900 میکرون را در راستای پیچ و تاب بچرخانید تا الیاف صاف نشوند.
پیچ و تاب های شدید باقی مانده در الیاف می توانند اثرات طولانی مدت ریزگرد در عملکرد فیبر را نشان دهند و ضرر را اضافه کنند.
از آنجا که لوله های بافر نیمه سفت و سخت هستند ، برای جبران حافظه لوله ها و طبیعت بهاری لازم به حمل و نقل دقیق دارند.
لوله های بافر تمایل دارند که به سرعت پس از دست زدن به وضعیت اصلی خود بازگردند. هر زمان که از نوار برای لنگر لوله ها به پایین استفاده می کنید ، هنگام برداشتن نوار از کنترل برای کنترل لوله ها استفاده کنید.
مرحله 8:
نوار را با اطمینان از لوله بافر جدا کرده و بدنه BTF را روی سطح کار مجدداً قرار دهید. لوله را مجدداً نگه دارید تا بدن در جای خود قرار گیرد.
مرحله 9:
بخش درج را در قسمت بدنه BTF پایین آورده و آن را در جای خود فشار دهید (شکل 12).
مرحله 10:
پاکت اپوکسی را از بسته فویل آن جدا کنید. قسمت قیف قسمت پایینی BTF را با اپوکسی که در کیت برنامه های فضای باز عرضه شده است به شرح زیر پر کنید (شکل 13):
تقسیم بین دو قسمت اپوکسی درون پاکت را جدا کنید.
اپوکسی را با کشیدن پاکت به طور مکرر بر روی لبه سطح کار یا جسم مشابه مخلوط کنید.
یک گوشه پاکت را قطع کنید. حداقل 0.5 سی سی اپوکسی را درون آن بریزید.
قسمت قیف پایین BTF را پر کنید تا سرریز شود. در ناحیه انتقال قیف هیچ خالی از سفت کننده ها باقی نمانید (شکل 14).
به طور صحیح اپوکسی و سرنگ استفاده نشده را دور بریزید.
مرحله 11:
قسمت بالای بدنه BTF را با قسمت پایین تراز کنید و دست آنها را به هم فشار دهید تا قسمت بالای آن به جای خود بکشید (شکل 15).
مرحله 12:
نوار را از لوله بافر جدا کنید.
مرحله 13:
یک لوله بافر دیگر را جدا کرده و BTF بعدی را با تکرار مراحل در این بخش مونتاژ کنید. سیستم های کابل کورنینگ برای حفظ سازمان نصب ، کار با لوله ها را به ترتیب متوالی توصیه می کند.
7. علامت گذاری BTF
برای کمک به شناسایی و نگهداری مونتاژهای فن ، از نشانگرهای شماره دار سیم استفاده کنید تا بطور جداگانه هر BTF را با توجه به شماره لوله بافر آن در صورت تشخیص لوله ها به راحتی جدا نکنید (شکل 16).
8- خاتمه فیبر
مرحله 1:
طول انتهای فیبر را از انتهای لوله 900 میکرون به طول 2 اینچ (5 سانتی متر) بکشید.
گام 2:
با رعایت دستورالعمل های ارائه شده در اتصالات ، هر فیبر را تمام کنید و یک مونتاژ BTF را بطور همزمان کار کنید.
مرحله 3:
اتصالات را مطابق با روشهای استاندارد تست یا هر روش تست توصیه شده ای که توسط فروشنده اتصال دهنده تهیه شده است ، آزمایش کنید.
9. نصب BTF به سخت افزار
BTF را می توان با قطعات سخت افزاری پیچیده یا ضبط کرد. برای تعیین بهترین روش به دستورالعمل های ارائه شده با سخت افزار مورد استفاده مراجعه کنید. برای انتقال مونتاژ BTF به سخت افزار:
مرحله 1:
بدنه BTF را هنگام گرفتن لوله بافر درست در خارج از مونتاژ نگه دارید.
گام 2:
مونتاژ BTF را با دقت راهنمایی کنید تا از لرزش لوله بافر در ورودی بدن BTF جلوگیری کنید.
