●نمای کلی
خواص محصول: خط تولید جامپر فیبر نوری
محل تولید محصول: چین
نام تجاری: کارخانه FOCC و OEM
محل حمل و نقل: شنژن
بسته بندی: بسته بندی استاندارد صادراتی
حمل و نقل: حمل و نقل دریایی، حمل و نقل زمینی، حمل و نقل هوایی، تحویل سریع و غیره
تا زمانی که شرکت شما در راه اندازی تجهیزات برای تولید محصولات با کیفیت و واجد شرایط، مهارت لازم را کسب کند، در طول کل فرآیند راهنمایی فنی ارائه خواهیم کرد. تولید پچ کورد فیبر نوری به مراحل زیر تقسیم می شود:
مرحله 1: کابل فیبر نوری را برش دهید
تجهیزات مورد استفاده: دستگاه برش خودکار فیبر نوری
دستگاه برش کابل نوری خودکار تجهیزات ویژه ای است که برای برش، سیم پیچی و اندازه گیری کابل های نوری استفاده می شود. دستگاه کابل برش اتوماتیک می تواند کابل های با مشخصات مختلف را به طول معین بریده و باد کند و به صورت حلقه ای نصب کند. دستگاه برش کابل اتوماتیک دارای مزایای طول دقیق، برش و سیم پیچ یکپارچه و اتوماسیون است.
دستگاه برش کابل نوری اتوماتیک یک تجهیزات ویژه استاندارد است که مخصوص تولید طراحی شده است. این برای کابلهای نوری از ø0.9 تا ø6 (از جمله کابلهای نوری زرهدار زیر ø4) قابل اجرا است. ماشین اصلاح رزوه خودکار از سیستم عامل انسان-ماشین رنگی به زبان چینی و انگلیسی استفاده می کند. با ترکیب مزایای محصولات مشابه در داخل و خارج از کشور، دستگاه رزوه خودکار مجموعه ای از عملکردهای پردازش خودکار بازخورد داده را اضافه می کند. دقت طول برش نخ بسیار بهبود یافته است و دارای عملکرد خودکار برداشتن نخ است. کابل، برش اتوماتیک و محافظ کابل، دستگاه برش کابل اتوماتیک و عملکرد تعلیق میانی. تنظیمات طول و سرعت انعطاف پذیر هستند و راندمان تولید بالا است.
|
ولتاژ
|
AC220V
|
|
فرکانس
|
50 هرتز
|
|
قدرت
|
550W
|
|
وزن
|
125 کیلوگرم
|
|
راه کنترل
|
صفحه نمایش لمسی
|
|
قطر کابل برش
|
کابل نوری سیمپلکس یا دوبلکس ({{0}}.9‒ 6.0) MM
|
|
طول برش کابل
|
کمتر یا مساوی 450 متر
|
|
تحمل طول
|
3‰
|
|
سرعت برش
|
0.1-1.6m/s
|
|
راه تخلیه کابل
|
خودکار
|
|
راه جمع آوری کابل
|
اتصال دو چرخ
|
مرحله 2: قطعات را نخ کنید و الیاف را جدا کنید
|
اندازه بیرونی
|
750*660*800 (MM)
|
|
راندمان کاری
|
1500-1800PCS/H
|
|
ولتاژ
|
220v
|
|
فشار هوا
|
٪7b٪7b0٪7d٪7d.8mpa
|
|
وزن
|
95 کیلوگرم
|
|
اندازه بیرونی
|
620*240*220 (MM)
|
|
برق
|
AC ٪7b٪7b0٪7d٪7dV
|
|
قدرت نامی
|
65W
|
|
فشار هوای نامی
|
٪7b٪7b0٪7d٪7d.٪7b٪7b1٪7d٪7d.8MPa
|
|
راندمان کاری
|
>1200 عدد٪ 2fH
|
1. قطعات رابط را روی کابل فیبر نوری قرار دهید
2. از غلاف فیبر نوری برای جدا کردن غلاف کابل نوری استفاده کنید.
3. سپس از یک استریپر میلر برای جدا کردن روکش و پوشش فیبر نوری استفاده کنید.
مرحله 3: چسب اپوکسی را خشک کنید
تجهیزات مورد نیاز: فر، چسب رزین اپوکسی، سرنگ پنوماتیک، سانتریفیوژ
کارت کنترل با دقت توسعه یافته، ربات توزیع کننده سه محوره سری F را به یک تجهیزات توزیع کننده سه محوره CNC واقعاً هوشمند، مناسب برای مسیر توزیع SC FC LC ST E2000 MU تبدیل می کند. (بسته غیراستاندارد باید جداگانه خریداری شود) مناسب برای پخش خودکار فرول های سرامیکی. این دستگاه مجهز به دکمه های کنترل سوزن است که نسبت به محصولات مشابه برای رفع اشکال راحت تر است.
|
مقیاس تزریق X/Y/Z (mm)
|
200/200/50
|
حالت رانندگی
|
تسمه سنکرون + ریل راهنمای خطی دقیق
|
|
حداکثر بارگذاری Y-AXIS / Z-AXIS
|
8 کیلوگرم / 3 کیلوگرم
|
عملکرد جبران حرکت
|
3 محور (هر مسیری در 3Droom)
|
|
سرعت حرکت X&Y / Z (mm/sec)
|
0.1~800/350
|
حالت ویرایش
|
پنل عامل / کامپیوتر
|
|
تجزیه
|
٪7b٪7b0٪7d٪7d.01mm٪2fمحور
|
رابط کنترل بیرونی
|
RS232
|
|
دقت تکرار
|
+/{1}}.02mm/200
|
برق ورودی
|
AC110/220V (انتخاب سوئیچ داخلی) 300W
|
|
حالت ضبط برنامه
|
100 گروه، 4000 امتیاز / گروه
(پشتیبانی از flashmemoryCOPY)
|
دمای محیط کار
|
5-40 درجه
|
|
نمایش حالت
|
پنل عامل LCD (320×240)
|
رطوبت محیط کار
|
20-90%
|
|
موتور
|
موتور میکرو استپ با دقت بالا از ژاپن
|
اندازه (WxDxH میلی متر)
|
413×439×534
|
|
حالت عملیاتی
|
نقطه به نقطه / خط پیوسته
|
وزن (کیلوگرم)
|
28
|
|
ولتاژ
|
AC٪7b٪7b0٪7d٪7dV
|
|
فرکانس
|
50/60 هرتز
|
|
قدرت
|
1100W
|
|
دقت دما
|
± 2 درجه
|
|
نوع کنترل دما
|
نوع برقی
|
|
اندازه
|
150*280*440 (MM)
|
|
وزن
|
15 کیلوگرم
|
مرحله 4: چین و جلا دادن
● می تواند اتصالات فیبر نوری استاندارد مختلف را پردازش کند: FC/UPC، SC/UPC، ST/UPC، LC/UPC، MU/UPC، FC/APC، SC/APC، MTRJ، E2000 و غیره.
●سرعت آسیاب (0-200RPM)، زمان آسیاب، و تعداد دیسکهای آسیاب را میتوان در هر زمان تنظیم کرد. شاسی سنگ زنی 127 میلی متر است و درایو موتور بدون برس DC پله ای عملکرد تجهیزات را پایدارتر می کند.
●هماهنگی مکانیکی با دقت بالا، چرخش مستقل و چرخش با حرکت سازگار است و یکنواختی و ثبات کیفیت سنگ زنی را تضمین می کند.
● عملکرد ضد آب پیشرفته محصول و طراحی ساختاری حرفه ای ایمنی و قابلیت اطمینان تجهیزات را تضمین می کند.
●استفاده از آب برای سنگ زنی، محیط انسانی پیش نیاز خوبی را فراهم می کند.
● فشار دادن، تخلیه و تعویض گیره ها و دیسک های سنگ زنی راحت و سریع است.
● کیفیت پردازش پایدار است و میزان تعمیر پایین است.
●بازده تولید بالا (چند واحد را می توان موازی کرد تا خط تولید را تشکیل دهد).
●مواد مصرفی صرفه جویی می شود و هزینه سنگ زنی کم است.
|
اندازه ماشین
|
390*240*580 (MM)
|
|
محیط کار
|
دما 10 درجه -40 درجه
|
|
رطوبت نسبی
|
15%-85%
|
|
پر سر و صدا بدون بار
|
50 دسی بل
|
|
ارتعاشات
|
کارکردن 0.25 گرم 5-100هرتز 10 دقیقه
توقف 0.50 گرم 5-100هرتز 10 دقیقه
|
|
ضربه قابل تحمل
|
50 میلی متر افتادن (یک طرف زمین را لمس می کند)
|
|
ولتاژ
|
٪7b٪7b0٪7d٪7dVAC 50Hz٪2f60Hz
|
|
قدرت
|
115W
|
|
سرعت چرخش
|
0-200r/min
|
|
دمای محیط بین
|
-40 درجه -85 درجه
|
|
رطوبت نسبی
|
15%-85%
|
|
ارتعاش
|
1.0 گرم5-100Hz45 دقیقه
|
این پاک کننده از مش فولاد ضد زنگ و آرگون جوش داده شده برای بهبود اثر تمیز کنندگی ساخته شده است.
مخزن تمیز کننده از فولاد ضد زنگ مرغوب ساخته شده است و یکباره مهر و موم می شود. هیچ جوشی وجود ندارد و عملکرد ضد آب بهتری دارد.
با استفاده از قطعات وارداتی با کیفیت بالا، راندمان تبدیل قدرت اولتراسونیک بالا است، قدرت قوی است و اثر تمیز کردن خوب است.
|
در اندازه شکاف
|
300*240*150 (MM)
|
|
ابعاد
|
330*270*310 (MM)
|
|
در ظرفیت مخزن
|
9000 میلی لیتر
|
|
ولتاژ منبع تغذیه
|
AC220٪ 7e240V 50٪ 2f60Hz
|
|
فرکانس کاری
|
40 کیلوهرتز
|
فیلم پولیش
30UM-9UM-1UM-ADS. چهار فیلم پولیش در چهار مرحله بر روی چهار دستگاه پولیش پرداخت می شود.
مرحله 5: وجه انتهایی فرول را بررسی کنید
فیس متر یکپارچه با کیفیت بالا
آشکارساز چهره انتهایی فیبر نوری FOCC{0}G مجهز به مانیتور تصویر بسیار پایدار (صفحه نمایش ۱۰ اینچی) است.
به ویژه برای تشخیص کیفیت سنگ زنی، تمیزی یا عیوب مختلف ایجاد شده در هنگام استفاده از وجه های انتهایی اتصال فیبر نوری چند کاناله استفاده می شود.
مخصوصاً برای MTRJ، MPO، FC، APC و دیگر تشخیص جامپر فیبر نوری چند هستهای و 8-درجهی APC. میتوان از آن برای تشخیص نوری تک حالته معمولی (SM)، چند حالته (MM) استفاده کرد. کانکتورهای فیبر، کانکتورهای فیبر نوری نگهدارنده قطبش (PM) و سایر اتصالات فیبر نوری ویژه.
مدل های اتصال اتصال دهنده قابل آزمایش عبارتند از: FC/PC، FC/APC، SC/PC، SC/APC، ST/APC، LC/PC، LC/APC، MU، MTRJ، MPO، FA و غیره.
این ابزار بسیار شفاف است و می تواند تا 400 برابر بزرگنمایی کند.
|
ولتاژ
|
DC12V
|
|
به دست آوردن
|
400 بار
|
|
منبع نور کمکی
|
بلوری
|
|
نمایشگر کمکی
|
10 اینچ
|
|
وزن
|
4 کیلوگرم
|
|
روش عملیات
|
دستی
|

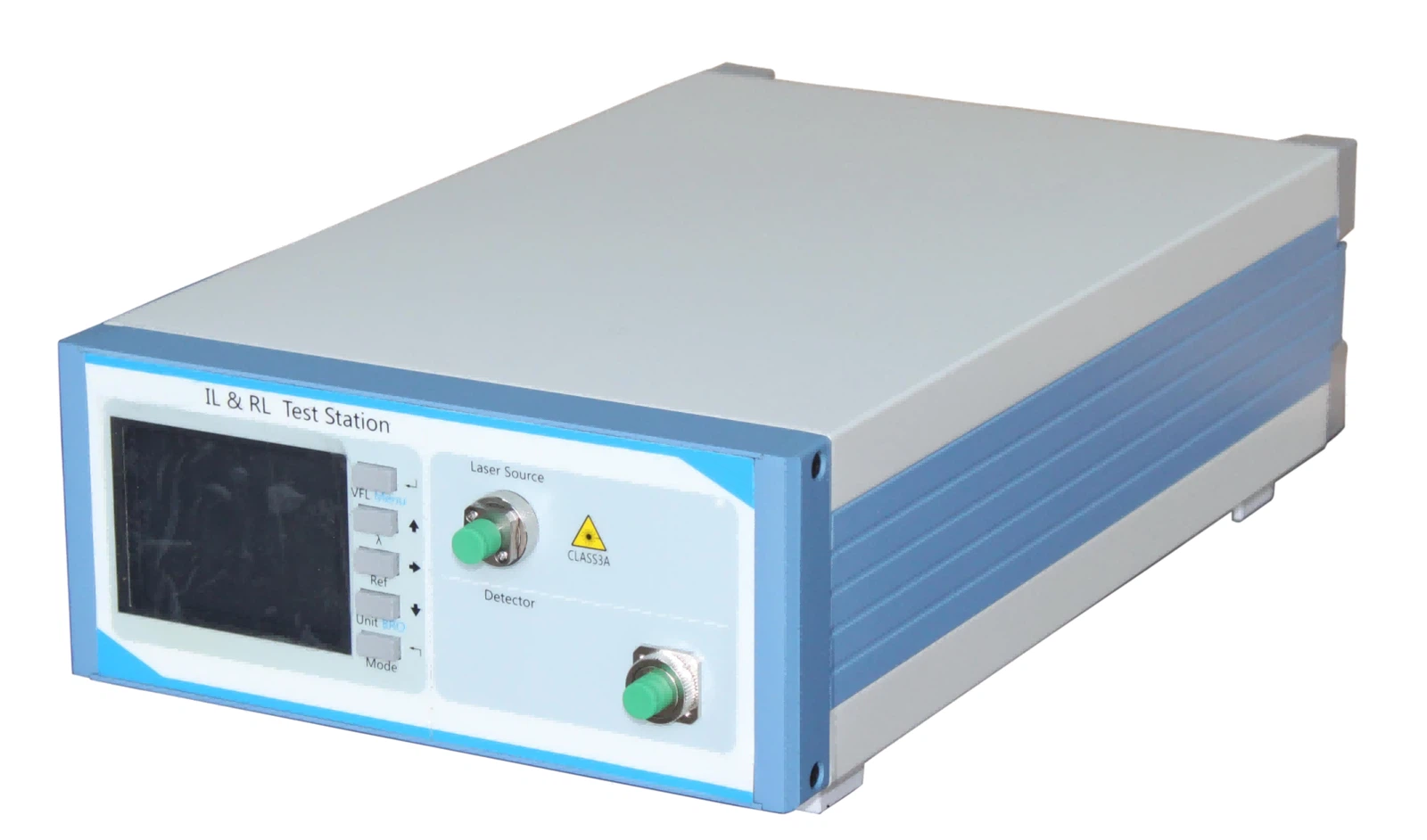

مرحله 6: تست از دست دادن درج و ضرر برگشتی
تجهیزات مورد نیاز: تستر تلفات درج و برگشت
نسخه ارتقا یافته FOCC{0}} تستر تلفات برگشتی درج شده توسط FOCC با سالها تجربه تولید و آزمایش در قطعات غیرفعال فیبر نوری و ابزارهای تست ارتباط نوری و با استفاده کامل از مزایای داخلی و خارجی توسعه یافته است. ابزار و تلفیق آن با نیازهای مشتریان داخلی. ابزار تشخیص نور دقیق این به طور گسترده ای در تست تلفات ورودی و بازگشت کابل های فیبر نوری، اجزای غیرفعال نوری و سیستم های ارتباطی فیبر نوری استفاده می شود. این یک ابزار تست اساسی و ایده آل است که توسط تولید کنندگان، مؤسسات تحقیقاتی علمی و اپراتورها برای آزمایش تولید، تحقیق و توسعه و تعمیر و نگهداری ساخت و ساز مهندسی استفاده می شود.
تنظیمات منحصر به فرد ارزش هشدار از دست دادن درج و نمایشگرهای رنگی مختلف راندمان تست را تا حد زیادی بهبود می بخشد. عملکرد ساده و طراحی مدار فوق العاده قدرتمند، تشخیص دقیق، تجزیه و تحلیل و پردازش دامنه دینامیکی بزرگ و سیگنال های ضعیف. اتصال طول موج بین ماژول قدرت سنج و ماژول منبع نور به طور قابل توجهی مراحل عملیاتی را کاهش می دهد. کانکتور منبع نور منحصر به فرد قابل جدا شدن، طراحی راحت و تمیز است و یک متر قدرت جامع را ارائه می دهد. پیکربندی رابط
|
ولتاژ
|
٪7b٪7b0٪7d٪7dV AC 50Hz
|
|
دمای کاری
|
+10 درجه - +40 درجه
|
|
اندازه
|
3U*235*380 (mm)
|
|
وزن
|
<5kg
|
|
طول موج کاری
|
٪7b٪7b0٪7d٪7dnm
|
|
مقیاس تست
|
٪7b٪7b0٪7d٪7ddB٪7b٪7b1٪7d٪7ddB
|
|
دقت تست
|
٪7b٪7b0٪7d٪7d.25dB
|
|
ثبات خروجی
|
0.03 دسی بل/8 ساعت (@ 25 درجه)
|
|
نوع رابط
|
FC٪2fAPC
|
|
نمایش گزارش رزولوشن
|
٪7b٪7b0٪7d٪7d.001dB
|
|
خطی بودن (توکار)
|
±{0}}.04dB(+3~-55dBm) ±0.08dB(-55~-65dBm) ±0.2 دسی بل (-65~-75dBm)
|
|
حالت تست
|
خطی بودن و غیر خطی بودن
|
مرحله 7: قبل از بسته بندی، سطح انتهایی فرول سرامیکی را دوباره بررسی کنید

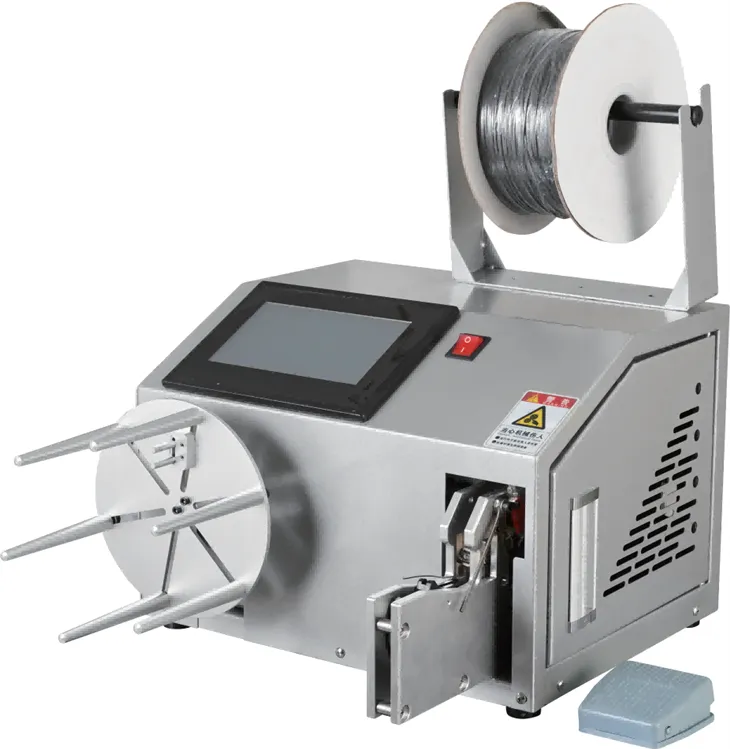

دستگاه بسته بندی اتوماتیک
|
ولتاژ
|
AC220V
|
|
|
فرکانس برق
|
50 هرتز / 60 هرتز
|
|
|
قدرت نامی
|
80W
|
|
|
مشخصات سیم پیچ سیم کراوات
|
طول بند سیم
65-100 میلی متر
75-120 میلی متر
120-160 میلی متر
|
از مشخصات قطر سیم استفاده کنید
از قطر φ5-25mm استفاده کنید
از قطر φ15-30mm استفاده کنید
از قطر φ25-45mm استفاده کنید
|
|
تعداد کویل
|
می تواند توسط خودتان تنظیم شود ({0}} نوبت)
|
|
|
کراوات
|
هسته آهنی لاستیکی
|
|
|
دستگاه محافظ
|
فیوز، زنگ خطا و خاموش شدن
|
|
|
ابعاد
|
45*390*580 (MM)
|
|
|
وزن
|
45 کیلوگرم
|
|
برای اطلاع از مراحل تولید تقریبی می توانید به این ویدیو مراجعه کنید.
