تفاوت بین UPC و APC اتصال چیست؟
ما معمولاً در مورد توصیفاتی مانند "کابل پچ فیبر نوری چند حالته LC / UPC" یا "بلوز فیبر نوری تک حالته ST / APC" می شنویم. این کلمات اتصال UPC و APC به چه معنی هستند؟ تفاوت بین آنها چیست؟ این مقاله ممکن است توضیحاتی را برای شما ارائه دهد.
معنی UPC و APC چیست؟
همانطور که می دانیم مجموعه های کابل فیبر نوری عمدتاً دارای کانکتور و کابل هستند ، بنابراین نام مونتاژ کابل فیبر مربوط به نام کانکتور است. ما به کابل فیش LC کابل تماس می دهیم ، زیرا این کابل با کانکتور فیبر نوری LC است. در اینجا کلمات UPC و APC فقط به اتصالات فیبر نوری مربوط می شوند و هیچ ارتباطی با کابل های فیبر نوری ندارند.
هرگاه یک کانکتور در انتهای فیبر نصب شود ، ضرر ایجاد می شود. برخی از این کاهش نور مستقیماً به سمت پایین فیبر به سمت منبع نوری که آن را تولید کرده است ، نشان داده می شود. این بازتاب ها به منابع نور لیزر آسیب می رسانند و همچنین سیگنال منتقل شده را مختل می كنند. برای کاهش بازتاب ، می توانیم اتصالات کانکتور را به پایان برساند. در کل چهار نوع سبک پرداخت بقعه اتصال دهنده وجود دارد. UPC و APC دو نوع از آنها هستند. در میان غرفه های UPC ، Ultra Physical Contact و APC برای تماس فیزیکی Angled کوتاه است.
تفاوت بین اتصال UPC و APC

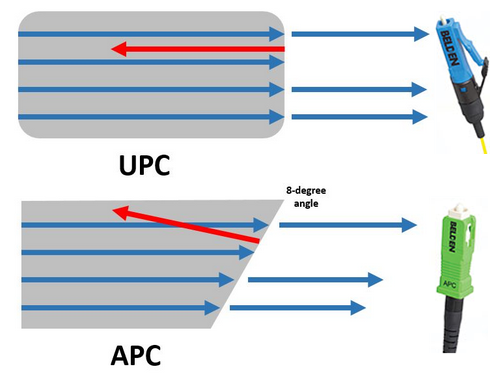

تفاوت اصلی بین اتصال UPC و APC در انتهای فیبر است. اتصالات UPC بدون زاویه جلا داده می شوند ، اما اتصالات APC دارای قسمت انتهایی فیبر است که با زاویه 8 درجه جلا می یابد. با اتصال دهنده های UPC ، هر نور منعکس شده مستقیماً به سمت منبع نور منعکس می شود. با این وجود ، صورت انتهایی زاویه دار اتصال APC باعث می شود که نور منعکس شده در زاویه ای از روکش فلزی در مقابل مستقیم به سمت منبع بازتاب یابد. این باعث برخی اختلافات در از دست دادن بازده می شود. بنابراین ، اتصال UPC معمولاً نیاز به حداقل از دست دادن بازگشت -50dB یا بالاتر دارد ، در حالی که از دست دادن اتصال کانکتور APC باید -60dB یا بالاتر باشد. به طور کلی ، هرچه بازده بازده بیشتر باشد ، عملکرد جفت گیری دو کانکتور بهتر است. علاوه بر چهره انتهای فیبر ، تفاوت بارز دیگری در رنگ وجود دارد. به طور کلی اتصالات UPC در حالی که اتصالات APC سبز هستند ، آبی است. شکل شکل زیر تفاوت های ذکر شده در بالا را بطور مستقیم نشان می دهد.
ملاحظات کاربردی اتصالات UPC و APC
شکی نیست که عملکرد نوری اتصالات APC از اتصالات UPC بهتر است. در بازار فعلی ، اتصالات APC به طور گسترده ای در برنامه هایی مانند FTTx ، شبکه نوری منفعل (PON) و چند برابر کننده تقسیم طول موج ( WDM ) استفاده می شود که نسبت به از دست دادن حساس هستند. اما علاوه بر عملکرد نوری ، هزینه و سادگی نیز باید مورد توجه قرار گیرد. بنابراین به سختی می توان گفت که یک اتصال دهنده دیگری را ضرب و شتم می کند. در حقیقت ، انتخاب UPC یا APC به نیاز خاص شما بستگی دارد. در مورد برنامه های کاربردی که نیاز به سیگنالینگ با فیبر نوری با دقت بالا دارند ، APC باید اولین توجه باشد ، اما سیستم های دیجیتال با حساسیت کمتری با استفاده از UPC عملکرد خوبی خواهند داشت.
FOCC انواع کابل های وصله فیبر نوری با سرعت بالا را با اتصال دهنده های LC ، SC ، ST ، FC و غیره (لهستانی UPC و APC) ارائه می دهد . برای کسب اطلاعات بیشتر در مورد اتصالات فیبر نوری UPC و APC ، لطفاً به سایت www مراجعه کنید . focc-fiber.com
