ماژول MPO/MTP fanout فیبر پچ کورد

توضیحات

رابط کابل خروجی فن داخلی MPO/MTP به LC مولتی فیبر MPO/MTP با اتصالات تک فیبر مجزا (به طور عمده LC/SC). مجموعه‌ها معمولاً برای اتصال مستقیم کاست‌های MTP/MPO، پانل‌ها یا مجموعه‌های ستون فقرات با پورت‌های تجهیزات فعال، صرفه‌جویی در فضای پرهزینه رک مرکز داده و تسهیل مدیریت فیبر استفاده می‌شوند. جایگزینی ماژول های سنتی MTP/MPO Fan-Out Assamblis میزان اتصال را کاهش می دهد و هزینه بودجه برق را بهبود می بخشد.

MPO/MTP Module fanout Fiber Patch Cord

ماژول MPO/MTP fanout فیبر پچ کورد

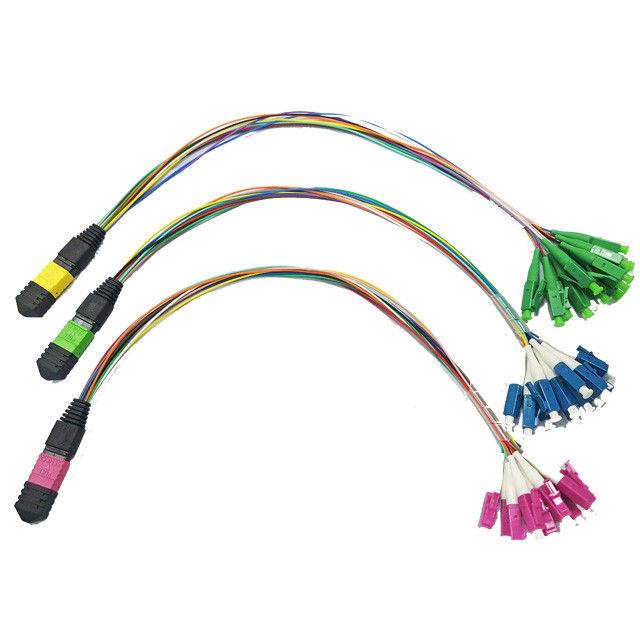

lc_fan_out_mpo_mtp_cable_multi_mode_12_fiber_optic_patch_cord MPO/MTP Module fanout Fiber Patch Cord-1

کانکتور LC با اتلاف کم درج

فرول های سرامیکی با تحمل سختی که تلفات کم را تضمین می کند.

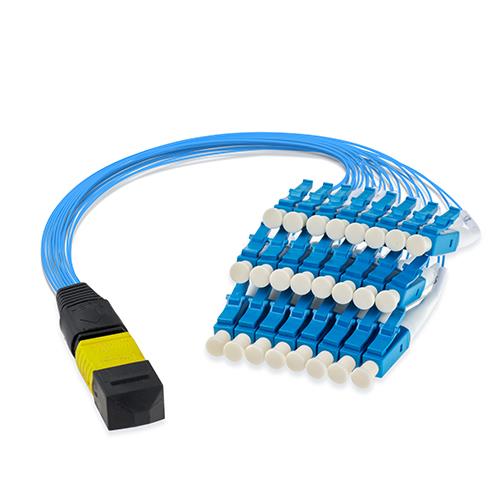

MPO/MTP Module fanout Fiber Patch Cord-2

فشاری ختم چند فیبر

اندازه یک کانکتور SC، کانکتور MTP نخبه می تواند 24 فیبر را در خود جای دهد که 24 برابر تراکم را فراهم می کند.

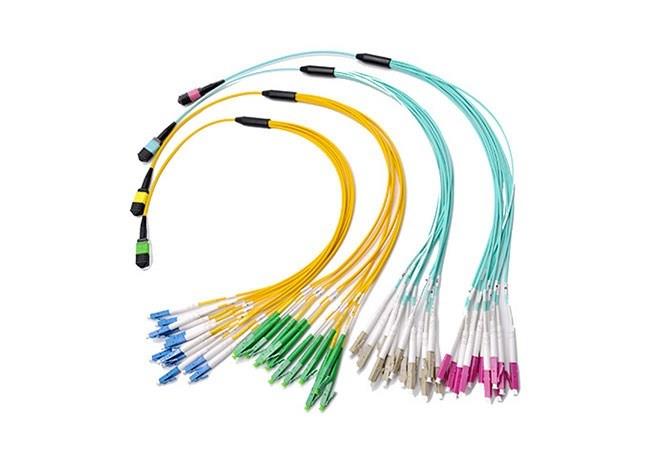

MPO/MTP Module fanout Fiber Patch Cord-3

بلوز فیبر نوری فن-out ماژول MPO/MTP یک محصول اتصال فیبر نوری نوآورانه است که برای شبکه های مرکز داده، شبکه های 10G/40G/100G، اتصالات موازی، میکرو ماژول ها، کابل های نوری فعال و موارد دیگر مناسب است. ویژگی این محصول این است که می تواند بین فیبرهای نوری 8-هسته ای و 12-هسته ای یکی را انتخاب کند و در عین حال قابلیت اتصال متقابل و موازی را دارد که بسیار انعطاف پذیر و کاربردی است.

این محصول بسیار جمع و جور است و مدیریت آن آسان است و مخصوصاً برای سناریوهایی که نیاز به تعداد زیادی اتصال فیبر نوری دارند مناسب است. در عین حال، از دست دادن درج سیم پیچ فیبر نوری فن‌آوت ماژول MPO/MTP بسیار کم است، که می‌تواند تلفات انتقال سیگنال را به حداقل برساند، در حالی که الزامات مختلف QSFP برای اطمینان از ثبات و قابلیت اطمینان سیگنال را برآورده می‌کند.

در کاربردهای عملی، جامپرهای فیبر نوری فن-out ماژول MPO/MTP طیف وسیعی از کاربردها را دارند. از آنجایی که می تواند شبکه های 10G، 40G و 100G را پشتیبانی کند، اغلب می توان آن را در ساخت مراکز داده بزرگ مشاهده کرد. در عین حال، به دلیل اندازه کوچک و عملکرد عالی اتصال، به طور گسترده ای در تجهیزات میکرو، کابل های نوری فعال و سناریوهای دیگر استفاده می شود.

جامپر فیبر نوری ماژول MPO/MTP یک محصول بسیار کاربردی است که از نظر عملکرد اتصال، انعطاف پذیری و راحتی مدیریت عملکرد عالی دارد. هنگام ساخت شبکه ها و تجهیزات مدرن، انتخاب این محصول انتخابی فوق العاده عاقلانه خواهد بود.

ویژگی

فیبر اصلی 8-12 موجود است

اتصال متقاطع: AB/BA

اتصال موازی: AB/AB

حجم کم، مدیریت آسان

افت درج: IL کم و IL استاندارد در دسترس است

می تواند روش اتصال را به عنوان الزامات QSFP سفارشی کند

از دست دادن کم اینسرتین

کانکتور US Conec MTP

0.35dB بسیار کم IL

الیاف غیر حساس خم

فیبر نوری فوق العاده Corning SMF-28

حداقل شعاع خمش 10.0 میلی متر

برنامه مطمئن تست کنید

تست از دست دادن و بازگشت از دست دادن

بازرسی نهایی صورت

تست تداخل سنج سه بعدی

مشخصات:

موارد	SC٪2fLC	MTP/MPO (Std)	MTP/MPO (Elite)
از دست دادن درج	اس ام	MM	اس ام	میلی متر	اس ام	میلی متر
یو پی سی	Apc	کامپیوتر	12F,24F	12F,24F	12F	24F	12F,24F
کمتر یا مساوی 0.3dB	کمتر یا مساوی 0.7dB	کمتر یا مساوی با 0.35dB	کمتر یا مساوی با 0.5dB	کمتر یا مساوی با 0.35dB
ضرر برگشتی	بزرگتر یا مساوی 50 دسی بل	بزرگتر یا مساوی 60 دسی بل	بزرگتر یا مساوی 30 دسی بل	بزرگتر یا مساوی 55 دسی بل	بزرگتر یا مساوی 20 دسی بل	بزرگتر یا مساوی 55 دسی بل	بزرگتر یا مساوی 20 دسی بل
ماندگاری	500 بار
دمای عملیات	-25 درجه -+70 درجه
نوع فیبر	OS2٪2fOM1٪2fOM2٪2fOM3٪2fOM4

برنامه

شبکه های مرکز داده

شبکه های 10G/40G/100G

اتصال موازی

ماژول های مینیاتوری

کابل نوری فعال

اتلاف درج کمتر و عملکرد بالاتر

کابل با کیفیت بالا با کانکتور MTP تست شده با تداخل سنج سه بعدی

کانکتور Elite MTP انتقال سیگنال پایدار را تضمین می کند.

معمولاً برای اتصال (12) 10G SFP+ به یک ماژول برای تکثیر پورت استفاده می شود

مشخصات مکانیکی کابل

	فیبر	ماجراجویی		مینی هسته ای
	فیبر	OFNP	OFNR	OFNP	OFNR	LSZH
حداقل شعاع خمیدگی (نصب)	8	9.9 سانتی متر	9.7 سانتی متر	6.{1}} سانتی متر	6.{1}} سانتی متر	6.{1}} سانتی متر
حداقل شعاع خمیدگی (نصب)	12	9.9 سانتی متر	9.7 سانتی متر	6.{1}} سانتی متر	6.{1}} سانتی متر	6.{1}} سانتی متر
حداقل شعاع خمیدگی (بلند مدت)	8	6.6 سانتی متر	6.5 سانتی متر	3.{1}} سانتی متر	3.{1}} سانتی متر	3.{1}} سانتی متر
حداقل شعاع خمیدگی (بلند مدت)	12	6.6 سانتی متر	6.5 سانتی متر	3.{1}} سانتی متر	3.{1}} سانتی متر	3.{1}} سانتی متر
حداکثر کشش (نصب)	8	1335N	1335N	150N	150N	150N
حداکثر کشش (نصب)	12	1335N	1335N	150N	150N	150N
حداکثر کشش (بلند مدت)	8	400N	400N	80N	80N	80N
حداکثر کشش (بلند مدت)	12	400N	400N	80N	80N	80N
