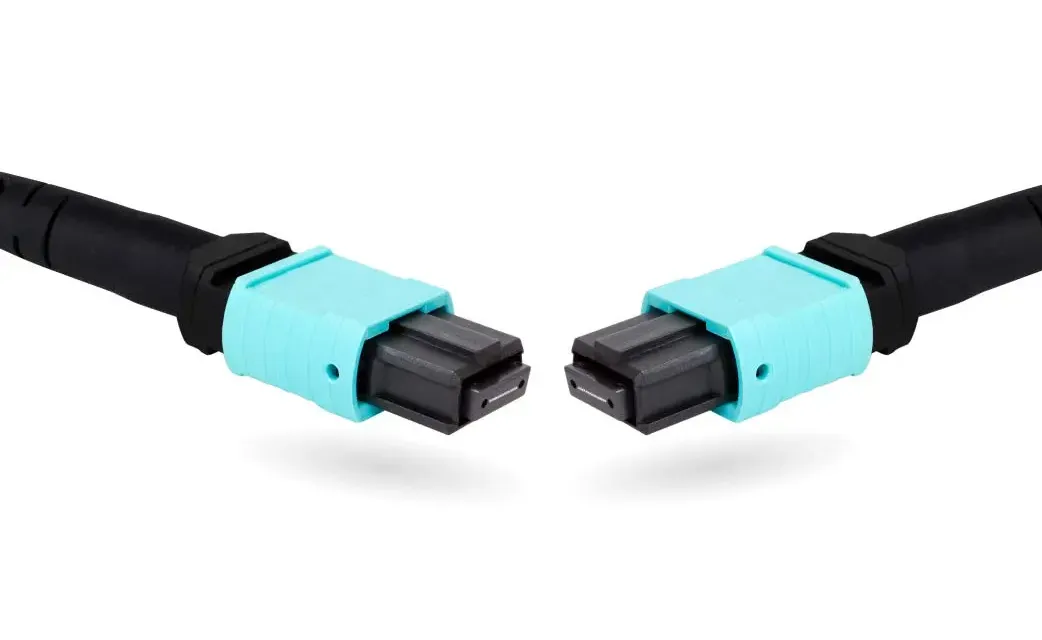

نیاز به سیستم های کابل کشی با چگالی بالا در مراکز داده هر روز در حال افزایش است. با ظهور برنامه های پرسرعت مانند اترنت 40G، 100G و 400G، مراکز داده باید به جدیدترین و کارآمدترین سیستم های کابل کشی مجهز شوند. اتصالات MPO و MTP دو گزینه محبوب برای سیستم های کابل کشی با چگالی بالا هستند. با این حال، انتخاب یک اتصال دهنده مناسب می تواند دشوار باشد، به خصوص اگر با تفاوت های اساسی آنها آشنا نباشید.
MPO مخفف عبارت multi-fibre push on است. این یک اصطلاح عمومی برای هر اتصال دهنده ای است که در آن بیش از یک فیبر در داخل یک فرول قرار دارد. در ابتدا این مقدار به 12 فیبر در هر فرول محدود می شد، اما اکنون تعداد زیادی فیبر از 4 تا 72 را شامل می شود.
MTP® یک نام تجاری از Conec® ایالات متحده است که از خانواده کانکتورها اتصالات MPO است.
آیا همه کانکتورهای MPO یکسان هستند؟
یک استاندارد بین المللی MSA برای کانکتورهای MPO وجود دارد که مشخصات فیزیکی و عملکردی را مشخص می کند.
اگرچه شرکت های زیادی وجود دارند که کانکتورهای MPO را با این استاندارد تولید می کنند، تفاوت در عملکرد و طول عمر متفاوت است.
کانکتور MTP® یکی از کانکتورهای گران قیمت MPO موجود است. هزینه بالاتر در مقایسه با سایر کانکتورهای MPO ناشی از تحملهای بالاتر و طراحی خاص است که به MTP® کارایی بالاتری میدهد که حفظ میشود.
اتصال MTP در مقابل MPO: تفاوت چیست؟

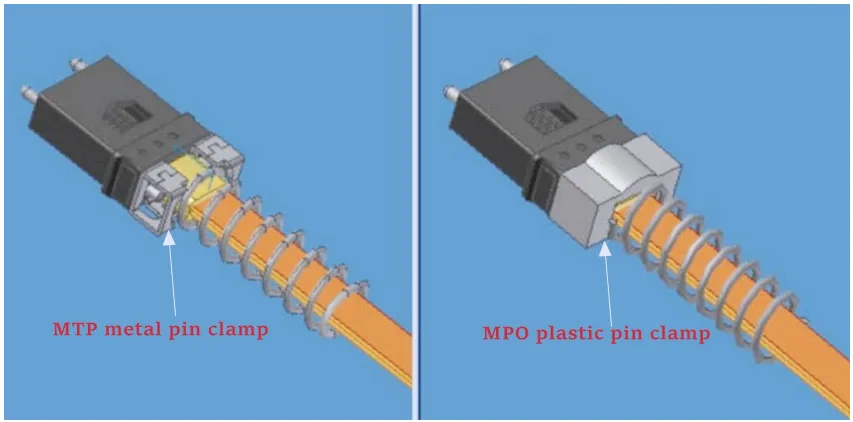

1. گیره سنجاق
کانکتورهای MPO معمولاً دارای گیرههای پین پلاستیکی هستند که میتوانند به راحتی پینها را با جفت شدن ثابت کابل بشکنند، در حالی که کانکتورهای MTP دارای یک گیره پین فلزی هستند تا از محکم شدن گیره روی پینها اطمینان حاصل کنند و از شکستگی ناخواسته هنگام جفتگیری کانکتورها جلوگیری کنند. فنر بیضی در کانکتور MTP برای افزایش فاصله بین روبان فیبر و فنر استفاده می شود که می تواند از آسیب دیدن نوار فیبر در هنگام قرار دادن جلوگیری کند. طراحی کابل MTP، شامل یک گیره پین فرورفته و فنر بیضی شکل، یک صندلی محکم بهار و فاصله بیشتر بین فنر و کابل نواری را تضمین میکند و احتمال شکستگی کابل MTP را کاهش میدهد.
2. محفظه بیرونی قابل جابجایی
دومین تفاوت مهم، محفظه اتصال است. MTP از محفظه کانکتور قابل جابجایی استفاده می کند، در حالی که MPO عمومی یک محفظه قابل جابجایی را تضمین نمی کند. محفظه قابل جابجایی مزایایی دارد:
فرول MT را دوباره کار کرده و دوباره پرداخت کنید
به راحتی جنسیت را بعد از مونتاژ یا حتی در میدان تغییر دهید
پس از مونتاژ، از یک اسکنر تداخل سنجی برای اسکن فرول استفاده کنید
3. پین های راهنما
کانکتورهای MTP و MPO از پین های راهنمای مختلف استفاده می کنند. MPO از پین های راهنما به شکل پخ استفاده می کند، در حالی که MTP از پین های راهنمای بیضوی فولاد ضد زنگ استفاده می کند. در مقایسه با MPO، این پین های بیضی شکل MTP می توانند هدایت بهتری را تضمین کنند. کاهش مقدار زباله در سطح انتهایی مردمک یا روکش به طوری که اتصال فیبر نوری MTP برای حفظ انتقال با کارایی بالا ماندگارتر است.
4. فرول شناور
چهارمین تفاوت بین MTP و MPO فرول شناور است. کانکتورهای MPO معمولاً از MT Ferrule استفاده می کنند، در حالی که کانکتورهای MTP آن را به فرول شناور ارتقا می دهند.
فرول شناور یک ویژگی منحصر به فرد کانکتورهای MTP است که مزایای قابل توجهی نسبت به کانکتورهای سنتی دارد. فرول شناور برای بهبود عملکرد مکانیکی در کابل MTP استفاده می شود. فرول می تواند در داخل شناور شود تا تماس فیزیکی را در یک جفت جفت تحت بار اعمال شده حفظ کند. این امر به دو فرول جفت شده اجازه می دهد تا تماس فیزیکی را تحت یک بار اعمال شده حفظ کنند و در نتیجه کاهش اتلاف درج و هم ترازی بهبود یابد.
علاوه بر این، ویژگی فرول شناور همچنین به جلوگیری از تجمع گرد و غبار و سایر زباله ها در سطح انتهایی فرول کمک می کند، که در غیر این صورت می تواند باعث آسیب یا کاهش عملکرد کانکتور شود. به طور کلی، ویژگی فرول شناور یکی از مزیت های مهم کانکتورهای MTP است که آنها را به انتخاب ارجح برای سیستم های کابل کشی با چگالی بالا در مراکز داده تبدیل می کند.
5. درج-از دست دادن
همانطور که قبلاً بحث شد، تفاوت بین کانکتورهای MPO و MTP منجر به سطوح تلفات مختلف درج می شود. کانکتورهای MTP نسبت به کانکتورهای MPO تلفات ورودی کمتری دارند. به عنوان مثال، اتصال چند حالته MTP {{0}}.6 دسی بل حداکثر تلفات درج را فراهم می کند، در حالی که MPO حداکثر 0.75 دسی بل تلفات درج را ارائه می دهد.
توجه به این نکته ضروری است که اگرچه تفاوت از دست دادن درج بین کانکتورهای MTP و MPO ممکن است کم به نظر برسد، اما می تواند تفاوت قابل توجهی در برنامه های پرسرعت و مسافت طولانی ایجاد کند. هرچه تلفات درج کمتر باشد، کاهش سیگنال کمتر و عملکرد کلی سیستم بهتر است.
سوالات متداول در مورد MTP در مقابل MPO
س: MTP Elite چیست؟
A: نسخه MTP® Elite نسبت به رابط استاندارد MTP® تلفات درج را کاهش داده است. حداکثر تلفات درج برای کابل های فیبر چند حالته {{0}}.35dB است، در حالی که نوع استاندارد آن 0.6 dB است. حداکثر تلفات درج برای کابلهای فیبر تک حالته 0.35 دسیبل است، در حالی که نوع استاندارد آن 0.75 دسیبل است.
س: کانکتور MTP PRO چیست؟
کانکتور MTP® PRO آخرین نسخه پلاس Conec MTP® ایالات متحده است. برخلاف کانکتور استاندارد MTP، این کانکتور بهترین انعطاف پذیری میدانی، راحتی و عملکرد بهتر را ارائه می دهد. کانکتور MTP PRO امکان تغییر سریع و ساده قطبیت را بدون برداشتن محفظه کانکتور در میدان فراهم می کند. علاوه بر آن، ضمن حفظ یکپارچگی محصول، پیکربندی پین مناسب میدان را نیز فراهم میکند.
س: آیا کانکتور MTP نیز یک کانکتور MPO است؟
ج: بله. کانکتور MTP® یک کانکتور MPO با کارایی بالا با عملکرد مکانیکی و نوری بهبود یافته است. لازم به ذکر است که همه MTP®ها MPO هستند، اما همه MPOها MTP® نیستند. یک کانکتور MTP 100٪ با محصول معمولی خود به سبک MPO قابل تعویض است. با این حال، در برنامه های کاربردی با کارایی بالا، یک کانکتور MPO از نظر عملیاتی با MTP برابر نیست.
س: از آنجایی که عملکرد کابل MTP بهتر است، آیا باید همیشه آن را انتخاب کنم؟
پاسخ: فقط گاهی لازم است. هنگام انتخاب بین آنها، ضروری است که الزامات برنامه و بودجه خاص خود را در نظر بگیرید. به عنوان مثال، اگر با بودجه محدودی کار می کنید، کابل MPO ممکن است گزینه مقرون به صرفه تری باشد. علاوه بر این، فرض کنید برنامه شما نیازی به انتقال با سرعت بالا یا مسافت طولانی ندارد. در این حالت، تفاوت در از دست دادن درج بین دو کانکتور ممکن است به اندازه کافی قابل توجه نباشد که هزینه اضافی کابل MTP را تضمین کند. با این حال، کابل MTP انتخاب بهتری خواهد بود اگر روی یک برنامه انتقال با سرعت بالا و مسافت طولانی کار می کنید که نیاز به تلفات درج کم دارد. بنابراین قبل از تصمیم گیری، تمام الزامات برنامه خاص، بودجه و نیازهای عملکرد خود را در نظر بگیرید.
