بند ناف فیبر نوری به دو اتصال در دو طرف کابل فیبر اشاره دارد که برای دستیابی به اتصال مسیر نوری استفاده می شود. طبق اطلاعات انتقال فیبر ، بند ناف فیبر یک حالته و بند ناف فیبر چند حالته تقسیم شده است. حال بیایید در مورد بند ناف فیبر تک حالته و انواع کابل پچ تک حالته بدانیم.
فیبر پچ تک حالته چیست؟
قطر هسته فیبر بند ناف فیبر یک حالته به ویژه کوچک است ، تنها 8μm ~ 10μm. و تنها یک مسیر انتشار نور وجود دارد. بنابراین ، نور فقط می تواند در امتداد هسته شافت فیبر نوری منتقل شود ، در نتیجه از اتلاف پراکندگی و انرژی نور به طور کامل جلوگیری می شود. معمولاً رنگ سیم فیبر نوری تک حالته زرد رنگ است ، سر اتصال و آستین محافظ به رنگ آبی است که عموماً برای انتقال از راه دور و اتصال به شبکه پهنای باند بالا مورد استفاده قرار می گیرد.
WhatistheSingleModePatchCordTypes؟
انواع کابل پچ فیبر یک حالت را می توان با توجه به اتصالات فیبر نوری ، شماره هسته ، مواد کابل ، قطر کابل ، محیط استفاده و غیره طبقه بندی کرد.

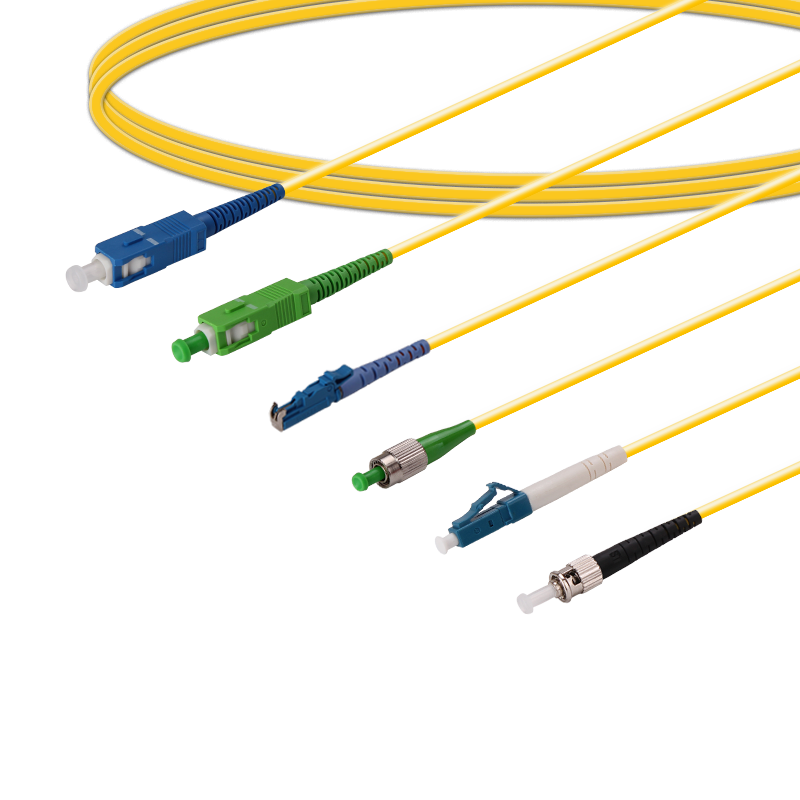

انواع بند ناف پچ تک حالت توسط اتصالات فیبر نوری:
اتصالات سیم بند فیبر Patch در انواع LC / SC / ST / FC / MU / MTRJ / E2000 و انواع دیگر موجود است. انتهای آن را می توان با همان کانکتور جمع کرد یا می توان با کانکتورهای مختلف مانند LC-LC ، LC-SC ، LC-ST ، SC-ST ، SC-SC ، ST-ST و غیره ترکیب کرد. |  |
انواع متداول انواع بند بند پچ حالت
|  |
 | فیبر نوری تک حالته فیبر نوری 2.LC: سر اتصال مستطیل شکل کوچک ، قطر هسته 1.25 میلی متر ، از مکانیسم چفت مناسب مدولار (RJ) ساخته شده است. ال سی دی فیبر رنگی اتصال رنگی ترین انواع فیبر رنگی فیبر استفاده شده |
3.FC بند حالت فیبر نوری تک حالته: سر آستین فلزی ، قطر هسته 2.5 میلی متر. حالت چفت و گیر ، سوراخ پیچ است. به طور کلی در قسمت ODF استفاده می شود (بیشترین استفاده در قاب سیم) |  |
 | بند ناف 4. فیبر نوری تک حالته: معمولاً در قاب توزیع فیبر نوری مورد استفاده قرار می گیرد ، پوسته گرد است ، و روش چسبندگی دست و پنجه نرم پیچ است. (برای اتصالات 10Base-F ، اتصالات معمولاً نوع ST هستند. معمولاً در قاب سیم کشی فیبر استفاده می شود) |
| کابل پچ فیبر نوری تک حالته 5.SC-LC: اتصال متصل کننده سیم فیبر نوری فیش اجازه می دهد تا در ارتباط با فعالیت های مسیر نوری انعطاف پذیرتر باشد. |  |
بر اساس نوع پرداخت:
به APC ، UPC و PC تقسیم می شود
APC: سر سبز ، انتهای درج مایل به زاویه است ، دامنه زاویه آن 30 درجه و بالای آن دارای 1 درجه que 8 درجه مایل است
UPC / PC: سر آبی ، قرار دادن صورت انتهایی صاف است
ضرر بازگشت به شرح زیر:
انواع پرداخت کننده APC ، UPC و PC
SC / APC بند ناف فیبر نوری حالت تک
انواع بند ناف پچ تک حالت براساس ظرفیت فیبر:
هسته پچ فیبر نوری یک حالت ساده ، دوبلکس ، بسته نرم افزاری ، روبان وجود دارد
 |  |
| بند بند فیبر نوری St Simplex تک حالت: | بند ناف حالت فیبر نوری St Duplex: |
انواع کابل پچ تک حالت براساس مواد کابل و قطر
قطر کابل بند ناف فیبر نوری یک حالته 0.9 میلی متر ، 2.0 میلی متر ، 3.0 میلی متر است. با توجه به مواد غلاف بیرونی کابل ، می توان آن را به نوع معمولی ، نوع مقاوم در برابر شعله معمولی (PVC) ، نوع عاری از هالوژن دود کم (LZSH) ، نوع مقاوم در برابر شعله بدون هالوژن دود کم و غیره تقسیم کرد.
بر اساس محیط استفاده:
این می تواند به لامپ فیبر نوری در فضای باز تک حالته ، بند ناف لایه فیبر تک حالت داخلی ، بند ناف فیبر نوری تک حالته ، بند ناف حالت فیبر نوری تک حالت و غیره تقسیم شود.
بند بند فیبر نوری تک حالته theFOCC از یک فرآیند سنگ زنی منحصر به فرد استفاده می کند ، که عملکرد نوری عالی و پایداری خوب محصول را تضمین می کند ، و از ایمنی و قابلیت اطمینان طولانی مدت محصول اطمینان می دهد. نمونه رایگان از بند ناف فیبر نوری تک حالت می تواند برای آزمایش تهیه شود.
اگر هنوز در مورد انواع بند ناف پچ حالت Ming Patch سؤال دارید ، لطفاً برای توضیحات بیشتر با ما تماس بگیرید. با تشکر.
