سوالات متداول درباره کابل های فیبر پچ

کابل‌های پچ فیبر یا پچ‌کوردهای فیبر نوری در شبکه‌های مدرن حیاتی هستند و از انتقال داده با سرعت بالا و مطمئن اطمینان می‌دهند. آنها دستگاه ها را با استفاده از فیبرهای نوری به هم متصل می کنند و در انواع مختلفی مانند تک حالته و چند حالته در دسترس هستند تا نیازهای برنامه های مختلف را برآورده کنند. در زیر متداول‌ترین پرسش‌ها (پرسش‌های متداول) درباره کابل‌های فیبر پچ وجود دارد که پاسخ‌هایی برای درک بهتر انواع، ژاکت‌ها و کاربردهای آن‌ها ارائه می‌کند.

سوالات متداول در مورد تعریف، انواع و اتصالات کابل فیبر پچ مرکز داده

Q1: کابل پچ فیبر چیست؟

A1: کابل فیبر پچ یک کابل فیبر نوری با اتصالات در دو انتها برای انتقال سیگنال‌های نوری بین دستگاه‌های مختلف ارتباطی فیبر نوری یا شبکه است. این کابل‌های پچ معمولاً برای اتصالات کوتاه در مراکز داده یا بین قفسه‌ها برای اتصال فریم‌های توزیع فیبر نوری و تجهیزاتی مانند سوئیچ‌ها، روترها و مبدل‌های رسانه استفاده می‌شوند. آنها انتقال کارآمد داده بین دستگاه ها را امکان پذیر می کنند. کابل فیبر پچ دارای یک ژاکت محافظ برای جلوگیری از آسیب فیبر است و در عین حال از انتقال داده با سرعت بالا در فواصل طولانی‌تر پشتیبانی می‌کند.

Q2: ساخت وصله کابل فیبر چیست؟

A2: ساخت یک کابل پچ فیبر معمولاً شامل شش جزء زیر است:

1. هسته: واقع در مرکز فیبر نوری، برای انتقال امواج نور استفاده می شود.

2. روکش: در اطراف هسته قرار دارد و امواج نور را در هسته محدود می کند. روکش معمولاً از سیلیس و گاهی اوقات پلاستیک ساخته می شود.

3. پوشش: در بیرونی ترین لایه الیاف قرار دارد و برای محافظت از الیاف لخت عمل می کند.

4. بافر: از فیبر در برابر اثرات خمشی محافظت می کند.

5. کولار: بهبود استحکام کششی و جلوگیری از آسیب کششی به الیاف.

6. ژاکت: قادر به مقاومت در برابر ضربه های زیاد و ایزوله از دما، رطوبت و گرد و غبار است. درجه بندی آتش معمولی OFNR، OFNP و LSZH است.

Q3: انواع کابل های فیبر پچ چیست؟

A3: کابل های پچ فیبر بر اساس عوامل مختلفی مانند فاصله انتقال، نوع انتقال و ساختار کابل انواع مختلفی دارند. در اینجا انواع کلیدی وجود دارد:

1. فاصله انتقال: کابل های پچ فیبر را می توان به عنوان تک حالت یا چند حالته طبقه بندی کرد. کابل های حالت تک (OS2) برای ارتباطات از راه دور، معمولاً در شبکه های ستون فقرات یا با منطقه وسیع استفاده می شود. کابل های چند حالته، مناسب برای مسافت های کوتاه تر و طبقه بندی بیشتر بر اساس عملکرد، مانند OM1، OM2، OM3، و OM4، هر کدام برای نیازهای فاصله و پهنای باند خاصی طراحی شده اند.

2. نوع انتقال: کابل‌های پچ فیبر می‌توانند از نوع متقاطع AA باشند، که در آن هر دو سر دارای کانکتور یکسان هستند، یا از نوع مستقیم AB، که در آن یک سر دارای کانکتور نوع A و دیگری دارای کانکتور نوع B است. . انتخاب نوع انتقال بستگی به الزامات اتصال خاص بین دستگاه ها دارد.

3. ساختار کابل: بر اساس ساختار کابل، کابل های فیبر پچ را می توان به سیمپلکس و دوبلکس تقسیم کرد. کابل های سیمپلکس از یک فیبر واحد برای انتقال داده یک طرفه استفاده می کنند و معمولاً اتصالات نقطه به نقطه را ارائه می دهند. کابل‌های دوبلکس، حاوی دو فیبر، از ارتباطات دوطرفه پشتیبانی می‌کنند و معمولاً در تنظیمات شبکه استفاده می‌شوند.

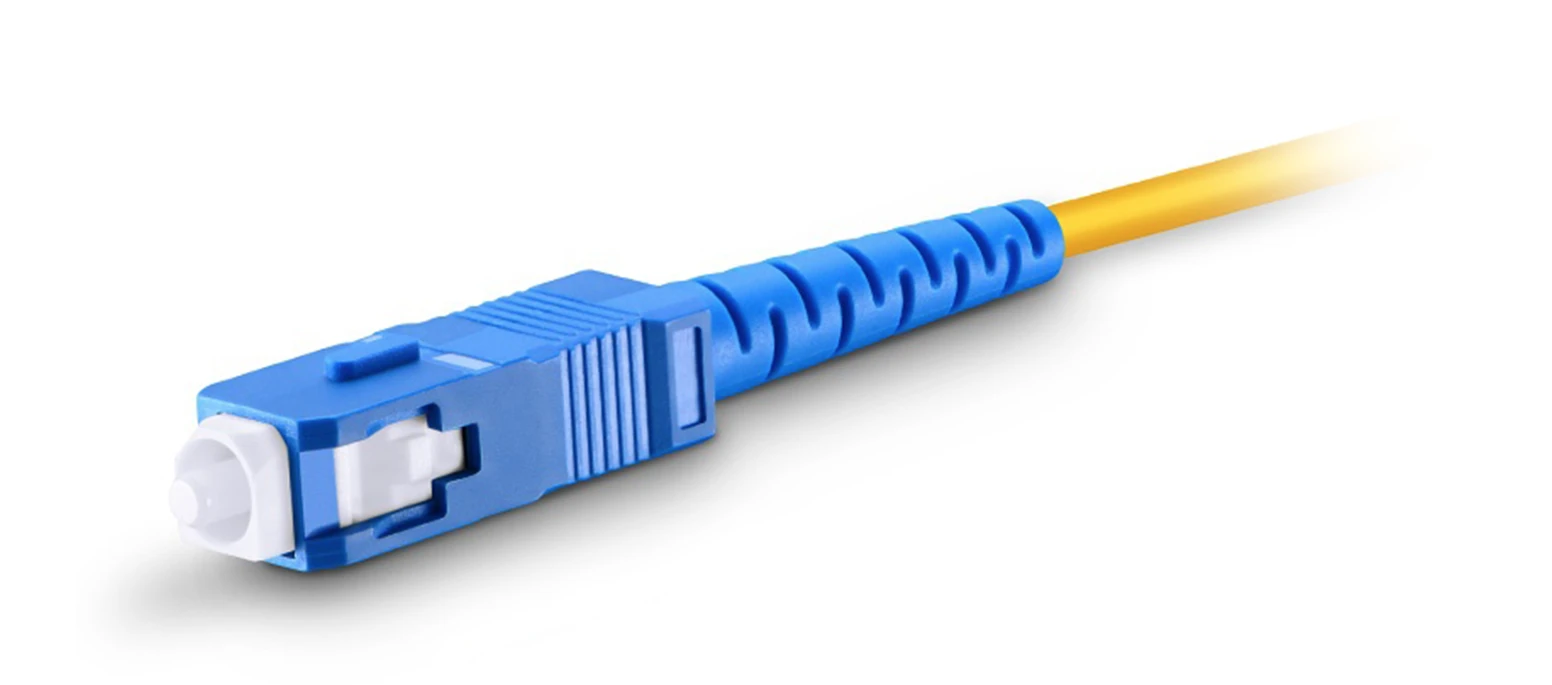

Q4: انواع اتصال دهنده کابل های پچ فیبر چیست؟

A4: کابل های فیبر پچ دارای انواع اتصال دهنده هستند که هر کدام برای کاربردهای خاصی طراحی شده اند. رایج ترین انواع اتصال دهنده ها عبارتند از:

Q5: انواع پولیش کانکتور برای کابل های فیبر پچ چیست؟

A5: نوع پرداخت اعمال شده بر روی فیبر نقش مهمی در عملکرد کلی یک سیستم فیبر نوری دارد. معمولاً از سه نوع پرداخت اولیه استفاده می شود: تماس فیزیکی (PC)، تماس فیزیکی فوق العاده (UPC) و تماس فیزیکی زاویه دار (APC).

PC: قسمت انتهایی فیبر دارای انحنای استوانه‌ای کمی است که هدف آن حذف یا بهبود شکاف هوا است. به دلیل عملکرد نسبتا قدیمی خود، رایانه شخصی نمی تواند نیازهای بالاتر برای کیفیت اتصال فیبر در صنعت مخابرات مدرن را برآورده کند و به تدریج با UPC با عملکرد برتر جایگزین شده است.

UPC: بر اساس ویژگی‌های محدب انتهایی رایانه شخصی، یک روش پرداخت گسترده مقادیر کمتر (ORL) یا بازتابی تولید می‌کند و سیگنال‌های قابل اعتمادتری ارائه می‌دهد. این عمدتا برای تلویزیون، تلفن و سیستم های داده استفاده می شود.

APC: قسمت انتهایی فیبر با زاویه 8 درجه برای اتصالات محکم تر و شکاف های هوای کوچک تر صیقل داده می شود. این عمدتا در سیستم های FTTX، PON و سایر سیستم های WDM استفاده می شود.

برای کسب اطلاعات بیشتر در مورد انواع پولیش فیبر کانکتور، لطفاً به کانکتور PC در مقابل UPC در مقابل APC مراجعه کنید: انتخاب نوع اتصال فیبر مناسب.

سوالات متداول در مورد ویژگی ها و برنامه های کاربردی کابل وصله فیبر مرکز داده

Q1: ژاکت های پچ کورد فیبر نوری چیست؟

A1: ژاکت پچ کورد فیبر نوری یک لایه محافظ برای فیبر نوری داخلی است که دوام و ایمنی را در محیط های مختلف فراهم می کند. انواع متداول پچ کورد فیبر نوری عبارتند از:

PVC (رایزر/OFNR): ژاکت های پی وی سی معمولاً در کاربردهای داخلی استفاده می شوند. آنها محافظت معقولی در برابر آسیب های فیزیکی ارائه می دهند و مقرون به صرفه هستند، اما برای دمای بالا یا محیط های بیرونی مناسب نیستند زیرا هنگام سوختن گازهای سمی آزاد می کنند.

LSZH (Low Smoke Zero Halogen/LSOH): ژاکت های LSZH سازگار با محیط زیست هستند و خاصیت ضد شعله خوبی دارند که می تواند انتشار دود سمی و هالوژن ها را در صورت آتش سوزی کاهش دهد. اگرچه آنها گرانتر از PVC هستند، اما مقاومت بهتری در برابر آتش دارند، و آنها را برای فضاهای داخلی آگاهانه از نظر ایمنی مانند مراکز داده، دفاتر و ساختمان های عمومی ایده آل می کند.

OFNP (Plenum): ژاکت های OFNP از بالاترین مواد مقاوم در برابر آتش ساخته شده اند و برای استفاده در فضاهای تحت فشار مانند کانال های تهویه یا سیستم های پلنوم هوای برگشتی طراحی شده اند. آنها از گسترش شعله جلوگیری می کنند و انتشار دود را کاهش می دهند. به دلیل سازگاری با عقب، پچ کوردهای OFNP می توانند جایگزین کابل های OFNR شوند.

Q2: کاربردهای کابل های فیبر نوری چیست؟

A2: کابل‌های فیبر نوری در کاربردهای مختلفی استفاده می‌شوند، زیرا می‌توانند داده‌ها را در فواصل طولانی با سرعت بالا و با حداقل از دست دادن سیگنال انتقال دهند. کاربردهای رایج عبارتند از:

اتصال ماژول های نوری و سایر محصولات انتقال نوری. ماژول‌های تک حالته از کابل‌های پچ تک حالته استفاده می‌کنند، در حالی که ماژول‌های چند حالته می‌توانند بسته به نرخ داده از پچ‌کوردهای مربوطه استفاده کنند. جدول زیر سرعت و فاصله پچ کوردهای فیبر نوری تک حالته و چند حالته را نشان می دهد:

اتصال گیرنده های فیبر نوری، پایانه های نوری ویدئویی و سایر محصولات شبکه سازمانی.

اتصال به پانل ها، محفظه ها و شاسی.

اتصال به MUX، OADM، و سایر تجهیزات WDM.

دستگاه‌های دیگر مانند جعبه‌های MTP، ONU، ابزار اندازه‌گیری و غیره را وصل کنید.

Q3: چرا کابل فیبر نوری بسیار سریعتر از کابل های مسی است؟

A3: کابل‌های فیبر نوری سریع‌تر از کابل‌های مسی هستند زیرا از سیگنال‌های نوری (فوتون‌ها) به جای سیگنال‌های الکتریکی (الکترون‌ها) استفاده می‌کنند و به داده‌ها اجازه می‌دهند تقریباً با سرعت نور حرکت کنند بدون اینکه مقاومت یا ظرفیت خازنی مانعی برای آنها ایجاد کند. آنها تضعیف سیگنال کمتری را در فواصل طولانی تجربه می کنند، در برابر تداخل الکترومغناطیسی مصون هستند، پهنای باند بسیار بالاتری را برای نیازهای ارتباطی پرسرعت مدرن ارائه می دهند، و از مسائل تداخلی که می تواند کیفیت انتقال در کابل های مسی را کاهش دهد، اجتناب می کنند.

Q4: آیا می توان کابل های فیبر پچ را در اطراف یک گوشه تیز خم کرد؟

A4: کابل های پچ فیبر به طور کلی نباید در اطراف گوشه های تیز خم شوند، زیرا می تواند باعث آسیب به فیبرهای داخل شود و منجر به از دست دادن سیگنال یا شکستگی شود. با این حال، برای محیط هایی که خمش اجتناب ناپذیر است، استفاده از کابل های فیبر حساس به خمشی توصیه می شود. این کابل‌ها به‌طور خاص طراحی شده‌اند تا در برابر خمیدگی‌های محکم‌تر بدون به خطر انداختن عملکرد مقاومت کنند.

استانداردهای ITU-T G.657 سطوح مختلفی از عدم حساسیت به خم شدن کابل‌های فیبر وصله تک حالته را ارائه می‌کنند: کابل‌های فیبر پچ G.657.A1 دارای حداقل شعاع خم 10 میلی‌متر و کابل‌های فیبر پچ G.657.A2 در 7.5 میلی‌متر هستند. . G.657.A2 نسبت به خمش حساس‌تر است و برای تاسیساتی که به خم‌های محکم‌تری نیاز دارند، مناسب است. بسته به نیازهای خاص خود، می توانید استاندارد مناسب را برای اطمینان از عملکرد و انعطاف پذیری مطلوب برای محیط نصب خود انتخاب کنید.

Q5: چگونه کابل های فیبر پچ را به درستی نگهداری کنیم؟

A5: نگهداری مناسب کابل های فیبر پچ برای اطمینان از عملکرد مطلوب، جلوگیری از آسیب و افزایش طول عمر آنها ضروری است. در اینجا چند روش کلیدی برای نگهداری صحیح کابل های فیبر پچ آورده شده است:

1. کابل های فیبر وصله در حال استفاده را بیش از حد خم نکنید و حلقه نکنید، زیرا این امر باعث افزایش تضعیف نور در فرآیند انتقال می شود. شعاع خمش باید بزرگتر یا مساوی 150 میلی متر در هنگام خم شدن یا کلاف شدن باشد.

2. فرول اتصال و سطح انتهایی آن را از کبودی و آلودگی محافظت کنید و بلافاصله پس از جداسازی درپوش گرد و غبار را بپوشانید.

3. هنگام اتصال کانکتورهای پچ کورد فیبر نوری باید با نوع فلنج (آداپتور) مورد استفاده سازگار باشند. برای مثال، یک پچ کورد FC/PC-FC/APC نیاز دارد که یک کانکتور به یک آداپتور FC/PC وصل شود در حالی که سر دیگر به آداپتور FC/APC متصل شود.
