8 نوع متداولترین اتصال دهنده فیبر نوری LC - نمایشگاه

کانکتور LC یکی از متداول ترین اتصالات فیبر نوری در اتصالات فیبر نوری است. LC مخفف Lucent Connector است ، برخی از افراد آن را به عنوان اتصالات بستر نامگذاری می کنند. به عنوان کانکتور فیبر LC یک فاکتور کوچک شکل FOC است که از یک فرول 1.25 میلی متر استفاده می کند.

در اینجا می توانید نگاهی به Fiber Optic LC Connectoroverview:

lc-fiber-optic-patchcord-connector

متداول ترین نوع اتصالات فیبر نوری LC

ساختار اتصالات FIber Optic LC را در نوع Simplex و Duplex پیدا کنید:

ساختار اتصال دهنده فیبر نوری LC در Simplex

ساختار اتصال فیبر نوری LC در Duplex

8 نوع مختلف اتصال دهنده فیبر نوری LC

فیبر نوری LC اتصال دهنده

اتصالات فیبر SimpleC LC اغلب مورد استفاده در ساخت و ساز پچ فیبر نوری pigtailsorfiber پچ. همچنین می توانید از آن برای افزودن اتصالات برای تقسیم کننده های نوری استفاده کنید.

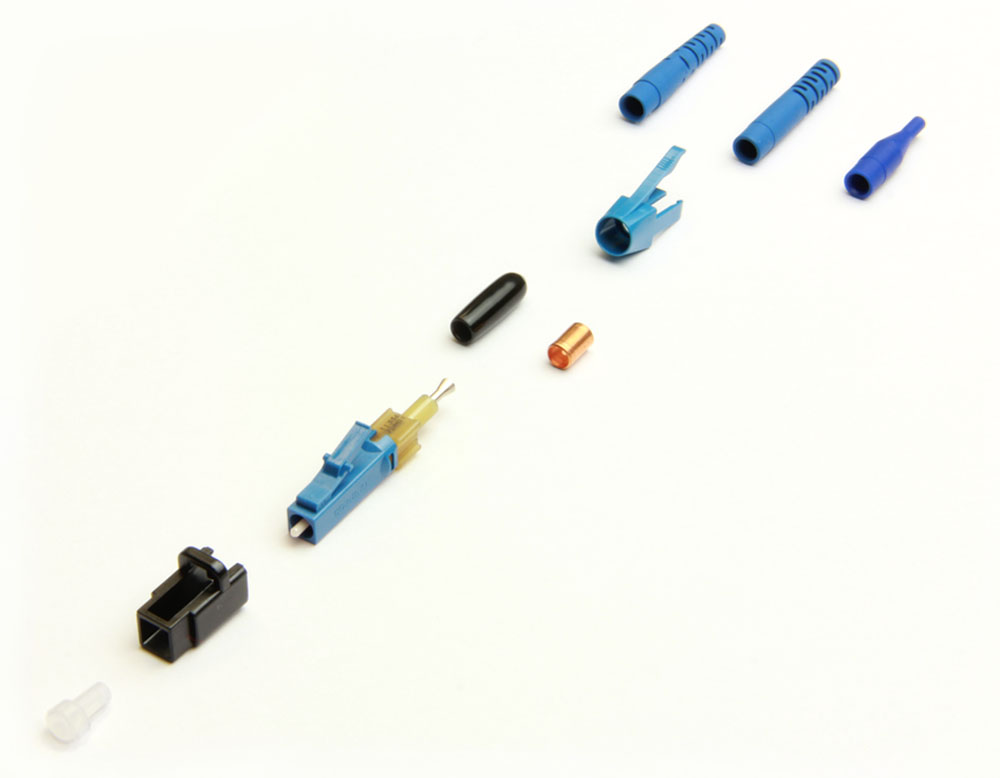

کانکتور فیبر نوری LC / APC Single Mode 9 / 125um در رنگ سبز	کانکتور فیبر نوری LC / UPC Single Mode9 / 125um در رنگ آبی	اتصال فیبر نوری LC / UPC چند حالته 62.5 / 125um یا 50 / 125um در رنگ خاکستری	اتصال فیبر نوری LM / UPC چند حالته OM3 ، OM4 در رنگ آبی

کانکتور فیبر نوری دوبلکس LC


کانکتور فیبر نوری LC / APC Single Mode 9 / 125um در رنگ سبز	کانکتور فیبر نوری LC / UPC Single Mode9 / 125um در رنگ آبی	اتصال فیبر نوری LC / UPC چند حالته 62.5 / 125um یا 50 / 125um در رنگ خاکستری	کانکتور فیبر نوری LC / UPC Multi-mode OM3 ، OM4 در Aqua Color

فیبر نوری اتصال LC با آمپ APG&؛ نوع پرداخت UPC

همانطور که در بالا مشاهده می کنید ، می توانید یاد بگیرید که اتصالات فیبر LC دارای انواع پرداخت APC و UPC هستند. تفاوت در این است که ، اتصالات LC Single mode آن را در آمپر APC&دارند. نوع پرداخت UPC ، در حالی که اتصالات فیبر LC چند حالته فقط پولیش UPC دارند. برای درک بهتر تصاویر زیر را مشاهده کنید.

برخی در نظر گرفته شده است که جایگزین مدرن اتصال SC است. معرفی آن تا حدودی به دلیل هزینه های بالای مجوز از مخترع شرکت Lucent ، موفق به موفقیت کمتری بود. LC همچنین از یک اتصال کششی استفاده می کند ، در مقایسه با زبانه قفل SC از یک قفل استفاده می کند و با یک فرول کوچکتر به عنوان یک اتصال دهنده فاکتور فرم کوچک شناخته می شود.

داشتن نیمی از رد پای اتصال دهنده SC باعث محبوبیت زیاد آن در دیتاکوم ها و سایر برنامه های پچ با چگالی بالا می شود ، زیرا ترکیب اندازه کوچک و ویژگی قفل آن را برای قفسه ها / تابلوهای پرجمعیت ایده آل می کند. با معرفی گیرنده های سازگار با LC و اجزای فعال شبکه ، رشد مداوم آن در عرصه FTTH احتمالاً ادامه خواهد یافت.
