اتصالات چند فیبر اتصالات MTP® با 4 تا 72 کانال
FOCC مونتاژ کننده گواهی کانکتورهای Conec MTP® ایالات متحده است. کانکتور چند فیبر MTP® یک علامت تجاری ثبت شده برای طراحی کانکتور MPO توسط US Conec است. کانکتور MTP® یک MPO با کارایی بالا است. US Conec کانکتورهای بادوام با نام تجاری MTP® را تولید می کند که اتصال سریع حداکثر 72 فیبر نوری را فراهم می کند. هم ترازی دقیق با پین های راهنمای ثبت اختراع همراه با سوراخ های پین راهنمای کاملاً کنترل شده روی فرول های MT Conec US بدست می آید. محفظه های قابل جابجایی امکان تغییر سریع جنسیت، تمیز کردن فرول، تداخل سنجی یا پرداخت مجدد کانکتور را فراهم می کنند. اجزای اتصال دهنده مارک MTP US Conec کاملاً با استاندارد IEC 61754-7 و TIA 604-5 - Type MPO مطابقت دارد.
اطلاعات فنی:
|
نوع و رنگ |
درج |
نوری |
عملیاتی |
|
اتصال تک حالته MTP® Elite® |
{{0}}.10 دسی بل معمولی (همه فیبرها) 0.35 دسی بل حداکثر (تک فیبر) 1 |
>60 دسی بل (8 درجه جلا داده شده با زاویه) 2 |
-40 درجه تا ۷۵ درجه |
|
اتصال استاندارد تک حالته MTP® |
{{0}}.25 دسی بل معمولی (همه فیبرها) 0.75 دسی بل حداکثر (تک فیبر) 1 |
>60 دسی بل (8 درجه جلا داده شده با زاویه) 2 |
-40 درجه تا ۷۵ درجه |
|
کانکتور استاندارد چند حالته MTP® |
{{0}}.25 دسی بل معمولی (همه فیبرها) 0.75 دسی بل حداکثر (تک فیبر) 1،3 |
>20 دسی بل (0 درجه صاف صیقلی) 2،3 |
-40 درجه تا ۷۵ درجه |
|
1 تست IL طبق IEC 61300-3-4; |
|||
فیبر بافر و کانکتورهای رنگی توصیه شده:
|
نوع کابل |
تک حالته MTP® Elite® |
استاندارد تک حالته MTP® |
چند حالته MTP® Elite® |
استاندارد چند حالته MTP® |
|
روبان برهنه |
رنگ خردلی |
رنگ سبز |
رنگ آبی |
رنگ بژ |
|
بند ناف روبانی تخت |
||||
|
کابل Ø 2.{1}} میلی متر |
||||
|
کابل Ø 3.0mm |
||||
|
کابل Ø 3.6mm |
||||
|
کابل Ø 4.5mm |
||||
|
کابل Ø 5.{1}} میلی متر |
||||
|
کابل Ø 5.5mm |
ویژگی:
● کانکتور صیقلی کارخانه ای کم تلفات دقیق با اتصال یکپارچه و گیره فیبر.
● خاتمه اتصال دهنده ساده و سریع، بدون نیاز به چسب یا پرداخت صحرایی.
● مقررات برای تأیید منبع نور بصری برای دستیابی به انتقال بهینه اتصال.
● فیبرهای پشتیبانی شده: OM1، OM2، OM3، OM4، SM.
● محدوده دمای عملیاتی گسترده برای عملکرد نوری پایدار از نظر حرارتی.
کاربرد:
● 10-شبکه های نوری چند حالته و تک حالته GbE.
● اتصالات فیبر پشتی و افقی درون ساختمان.
● پایانه های ورودی OSP بین ساختمانی.
● پایانه های اتصال متقابل اصلی مرکز داده و WAN.
● استقرار سریع پیوندهای داده از راه دور.
● فیبر به مشترک (FTTX)؛
● کاربردهای تک حالته پولیش با زاویه بازتاب کم.

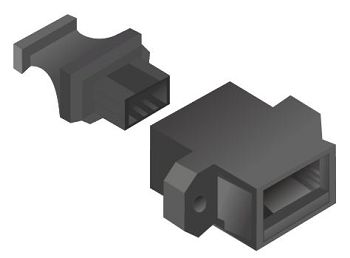

آداپتور MPO/MTP®:
|
|
|
|
آداپتور ردپای استاندارد |
آداپتور SC Footprint |

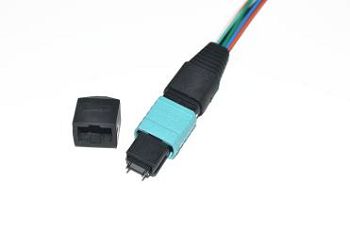

مجموعه های MPO/MTP®:
